10G kobber forklart: Cat6A kablingsstandarder, avstandsgrenser og kjøpsveiledning

Kort svar først: for koblinger som holder seg inne i én bygning og innenfor 100 meter, er 10G kobber, som betyr 10GBASE-T Ethernet som kjører over Katt6A eller Katt7 strukturert kabling, den mest praktiske og kostnadseffektive måten å levere 10 Gbps til skrivebord, tilgangspunkter, kameraer og brytere. Fiber tar over der krav til avstand, elektromagnetisk interferens eller ryggradsaggregering overstiger hva tvunnet-par kabling kan støtte.

Denne guiden går gjennom hvordan 10G-kobber fungerer, hvilke kabelkategorier som faktisk bærer det, hvor det slår fiber og hvor det taper, og hva innkjøpsteam bør verifisere før de signerer en innkjøpsordre. Perspektivet er bevisst praktisk: vi produserer keystone-jacks, patch-paneler og patch-kabler for nettverkskablingsprosjekter levert til mer enn 45 land, og punktene nedenfor gjenspeiler spørsmålene som distributører, integratorer og entreprenører oftest reiser med oss.

Hovedkonklusjon: 10G kobber over Cat6A-kabling er standardvalget for innebygde 10 Gbps horisontale koblinger opptil 100 meter, mens fiber fortsatt er det rette verktøyet for ryggrad og langdistanseløp.

Hva er 10G kobber? 10GBASE-T-standarden forklart

10G kobber refererer til å kjøre 10-Gigabit Ethernet over balansert tvunnet-par-kabling gjennom det velkjente RJ45-grensesnittet. IEEE ratifiserte teknologien som 10GBASE-T i 2006 under 802.3an-standarden, og det er fortsatt den eneste måten å nå 10 Gbps over generisk kontorkabling uten å endre kontakten som hver nettverksenhet allerede bruker. Denne koblingskompatibiliteten er den stille grunnen til at kobber har holdt seg relevant: en 10G kobberport snakker til eksisterende PC-er, skrivere, telefoner og kameraer uten adaptere, mediekonvertere eller nye enhetsbeholdninger.

Sammenlignet med en gigabit-link er 10GBASE-T en langt mer krevende øvelse innen signaldisiplin. Driftsbåndbredden stiger til 500 MHz, alle fire parene sender og mottar samtidig, og flernivåkoding kombinert med digital signalbehandling skiller de overlappende signalene i hver ende. Dette er grunnen til at selve kabelanlegget, ikke bare bryteren, blir den begrensende faktoren: hver jack, panel, patchledning og meter med horisontal kabel i kanalen må holde sine toleranser over hele spekteret.

Bakoverforhandling er en annen praktisk fordel. Moderne 10GBASE-T-porter støtter vanligvis også 1G-, 2,5G- og 5G-hastigheter, så en oppdatering av bryteren kan gå foran en kablingsoppgradering og begge investeringene kan fases over budsjettsykluser. Power over Ethernet, inkludert de høyere 802.3bt-effektklassene, kjører på de samme fire parene, noe som betyr enormt mye for Wi-Fi-tilgangspunkter og IP-kameraer som trenger multi-gigabit-data og betydelig strøm i en enkelt kabel.

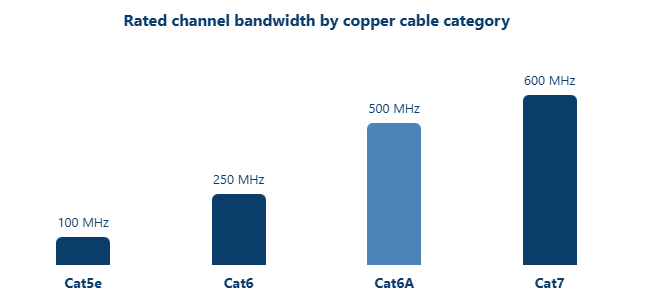

Båndbreddevurdering er den reneste måten å se hvorfor kabelkategorien betyr så mye for 10G kobber. Hver kategori er definert mot et frekvensområde målt i megahertz, og 10GBASE-T trenger spekter på opptil 500 MHz for å plassere signalet. Lavere kategorier tilbyr rett og slett ikke det spekteret, uansett hvor nøye installasjonen er. Kolonnediagrammet nedenfor sammenligner den rangerte kanalbåndbredden til de fire kategoriene som kjøpere oftest spør om. Husk én regel når du leser den: nominell båndbredde er en nødvendig betingelse for en 10G kobberkanal, ikke en fullstendig garanti i seg selv.

Diagrammet forteller historien om 10G kobber i ett blikk. Cat5e stopper ved 100 MHz, noe som er behagelig for gigabit, men gir ikke plass til 10GBASE-T. Cat6 dobler det til 250 MHz, nok for kortdistanseforsøk, men under 500 MHz standarden forventer. Cat6A når 500 MHz, akkurat det spekteret 10GBASE-T ble designet rundt, og dette er grunnen til at industrien behandler det som grunnlinjen for nye 10G kobberkabler. Cat7 strekker seg til 600 MHz, og legger til margin og, i de fleste konstruksjoner, full skjerming på toppen. To praktiske merknader følger av disse tallene. For det første, når en leverandør tilbyr en 10G-klassifisert Cat6-patch-ledning, les den som en kort rekkevidde i stedet for en erstatning for en Cat6A-kanal. For det andre verifiseres båndbredden på komponent- og kanalnivå gjennom laboratorie- og felttesting, så spør enhver produsent eller grossist om testdata med full rangert frekvens før du forplikter deg til en massebestilling. Båndbredde forklarer også en del av prisstigen, siden strammere produksjonstoleranser ved høyere frekvenser koster reell produksjonsinnsats. Det forklarer imidlertid ikke alt, fordi krysstalekontroll og skjerming gir kostnader som megahertz-tallet alene ikke viser. Bruk diagrammet til å liste kategorier, og les deretter neste avsnitt for å forstå hva som skjer med signalet inne i disse megahertzene.

Hovedkonklusjon: Cat6A er minimumskategorien som skal spesifiseres for en kompatibel 10G kobberkanal, fordi bare 500 MHz-båndbredden samsvarer med det 10GBASE-T ble designet for å bruke.

Hvordan 10G-kobber fungerer: koding, fremmed krysstale og kabelkonstruksjon

Under panseret skyver 10GBASE-T hvert av de fire parene for å bære data i begge retninger samtidig, ved hjelp av 16-nivå pulsamplitudemodulasjon arrangert i en 128-tilstandskonstellasjon, med ekkokanselleringselektronikk som skreller fra hverandre de overlappende sende- og mottakssignalene. Den tekniske detaljen betyr mindre for kjøpere enn konsekvensen: signalintegritet avhenger nå av fysisk konstruksjonskvalitet og installasjonsdisiplin, ikke bare av en kabelkappeetikett. Små avvik som en gigabit-lenke vil trekke på skuldrene av, for eksempel et overtrådt par eller en knust kabelseksjon, blir målbare feil ved 10 Gbps.

Den største enkeltfienden er alien crosstalk, ofte forkortet ANEXT, som er interferens koblet fra nabokabler i samme bunt. I motsetning til krysstale inne i en kabel, kan ikke fremmed krysstale kanselleres av elektronikken i hver ende, så det må kontrolleres fysisk gjennom parseparasjon, skjerming og forsiktig bunting. Dette er nøyaktig grunnen til at en Cat6-kobling som sertifiserer vakkert på egen hånd kan svikte inne i et tett brett med parallelle løp, og hvorfor kategoristandarder for 10G kobber strammet konstruksjonskravene så betydelig.

Kabelkonstruksjon svarer på den utfordringen på flere nivåer, og skjermingsalternativene fortjener en nærmere titt før du velger. De fire konfigurasjonene nedenfor dekker nesten alle produkter du vil se i en leverandørkatalog, og hver av dem gjør en annen avveining mellom immunitet, kostnad, avslutningsinnsats og jordingskrav.

• U/UTP Fire nakne par uten skjold. Laveste kostnad og raskeste terminering, immunitet er helt avhengig av kabelbalanse, så det krever mest installasjonsdisiplin.
• F/UTP Én folieskjerm rundt alle fire parene. Kutter merkbart krysstale mellom nabokabler og passer til travle skuffer, på bekostning av liming og jordingsarbeid.
• U/FTP En individuell folie rundt hvert par. Sterk kontroll av par-til-par krysstale inne i kabelen, et vanlig valg for Cat6A-installasjoner med høy tetthet.
• S/FTP En fletteskjerm over individuelt folierte par. Det høyeste immunitetsnivået og standardkonstruksjonen bak Cat7-kabling.

Én jordingsmerknad gjelder for hvert skjermet alternativ: metallskjermen fungerer bare som den er designet når den er festet riktig på patchpanelet og uttaksmaskinvaren. Et ujordet eller dårlig jordet skjold kan oppføre seg nærmere en antenne enn en barriere, og det er derfor vi alltid spør kunder om deres jordingspraksis før vi anbefaler en skjermet 10G kobberkanal.

Hovedkonklusjon: 10G kobberytelse lever eller dør ved krysstalekontroll, så velg skjermingsnivået som passer til ditt elektriske miljø i stedet for å velge det billigste uskjermede alternativet som standard.

Kabelkategorier for 10G kobber: Cat6, Cat6A og Cat7 sammenlignet

Tabellen nedenfor kondenserer kategorispørsmålet til tallene som betyr noe for en 10G kobberplan. Behandle det som et utvalgsfilter i stedet for markedsføringskopi, fordi hver rad har en innkjøpskonsekvens.

Cat6 fortjener et forsiktig ord, fordi det skaper mest forvirring i sitater. TIA-veiledning tillater 10GBASE-T over Cat6 ved reduserte avstander, vanligvis oppgitt som opptil 55 meter, og kortere fortsatt inne i tette bunter nær andre kabler. Noen prosjekter bruker dette med hell for korte kjøringer mellom skap eller vegg-til-pult, men hvert enkelt prosjekt må være feltsertifisert, og kanalmarginen er tynnere enn noen av oss ønsker. Hvis en leverandør tilbyr 10G-kompatible Cat6 uten å nevne avstandsgrenser, still vanskeligere spørsmål før du signerer.

Cat6A er mainstream-svaret og det som er anerkjent av både TIA og ISO, som klasse EA, for garantert 100 meter 10GBASE-T-kanaler. Den ble konstruert spesifikt rundt fremmedkrysskontroll, den er tilgjengelig i uskjermede og skjermede versjoner, og prisen har satt seg inn i mainstream-territoriet etter år med volumproduksjon. For en ny 10G kobberdistribusjon er Cat6A den sikre standarden som ikke trenger å forsvares ved neste revisjon.

Cat7 sitter over det som et ISO-definert klasse F-system på 600 MHz, bygget på fullt skjermet S/FTP-konstruksjon. Ett kompatibilitetsmerknad er viktig her: formelle Cat7 spesifiserer GG45- eller TERA-kontakter i stedet for vanlige RJ45, selv om mange RJ45-terminerte skjermede ledninger og moduler i leverandørkataloger er bygget for Cat7-klasseytelse. Hvis prosjektdokumentene dine krever Cat7, bekreft koblingskompatibilitet på tvers av hver komponent i kanalen før du bestiller. Over begge disse eksisterer Cat8 for korte 30-meters 25G- og 40G-koblinger i datasentre, noe som er verdt å vite selv om det sjelden gjelder en horisontal kontordesign.

En kompatibel 10G kobberkanal er en kjede av fem elementer: arbeidsområdeledningen, keystone-kontakten bak frontplaten, den horisontale kabelen, patchpanelet i telekomrommet og utstyrsledningen på den andre siden. Å blande ytelseskarakterer langs den kjeden brenner marginen standarden gir deg, så erfarne kjøpere henter hele kanalen fra én produsent på én klasse. Keystone-kontakten er den komponentinstallatørene berører mest og tester minst, og det er grunnen til at termineringspresisjon i en Cat6A-modul fortjener like mye gransking som kabeltrykket på boksen.

Skjermet Cat6A Keystone-kontakt uten verktøy for 10G-kanaler Disse skjermede, verktøyløse Cat6A keystone-kontaktene avslutter arbeidsområdeforbindelser med jevn presisjon. Siden termineringsnøyaktighet ved kontakten er avgjørende for å holde en 10G kobberkanal sertifisert, hjelper å hente dem på kanalgraden til å beskytte koblingsmarginen. Se produkt →

Nøkkelkonklusjon: spesifiser Cat6A som standard 10G kobberplattform, reserver Cat7 for krevende EMI eller skjermede politikkområder, og behandle korte Cat6-kjøringer som sertifiserte unntak i stedet for en designstrategi.

10G kobber vs. 10G fiber: avstand, kostnad og hvor hver enkelt vinner

Ingen av teknologiene vinner på hver akse, så det nyttige spørsmålet er hvilket medium som vinner på aksene prosjektet ditt faktisk har. I store trekk eier 10G-kobber de siste 100 meterne der endepunktene lever, takket være RJ45-ubiquity, PoE-støtte og lave komponentkostnader per kanal. Fiber eier alt utover det: ryggradsstigeledninger, campuslinker, høyinterferensruter og enhver vei med vekstplaner over 10 Gbps.

Avstand er vanligvis det første tallet kjøpere sammenligner når de veier 10G kobber mot fiber. En 10GBASE-T-kanal og en fiberlink løser det samme 10 Gbps-problemet, men de dekker svært forskjellige avstander fra samme rack. Det horisontale søylediagrammet nedenfor viser den maksimale rekkevidden til de vanligste mediene ved 10 Gbps. Kobberkategorier sitter ved siden av multimodusfiber og en twinax-enhet med direkte feste, slik at proporsjonene er enkle å lese. Alle verdier forutsetter en standard-kompatibel, riktig installert kanal.

Mønsteret i dette diagrammet er arkitekturen til de fleste moderne bygninger i miniatyr. Twinax-monteringer med direkte feste topper rundt 7 meter, noe som gjør dem til et verktøy i stativet for tilkobling av tilstøtende brytere i stedet for et kablingssystem. Cat6 dekker omtrent 55 meter ved 10 Gbps når forholdene er vennlige, nok for noen garderober mellom etasjene, men aldri en garantert horisontal design. Cat6A og Cat7 bærer begge 10G kobber til hele 100-meterskanalen som strukturert kabling ble designet rundt, og det tallet er det som lar ett telekomrom betjene en hel etasje. OM3 multimodusfiber utvider de samme 10 Gbps til 300 meter og OM4 til 400 meter, og det er grunnen til at stigerør og koblinger mellom bygninger som standard bruker fiber. Lest sammen beskriver stolpene en ren arbeidsdeling: kobber for de horisontale siste 100 meterne, fiber over og utover det. Det er ikke noe tvunnet par-alternativ forbi 100 meter ved 10 Gbps, så en 120-meters løp er en fiberbeslutning uansett hva budsjettet sier. Det finnes latensforskjeller mellom 10GBASE-T og fiber, men de er små nok til at kontor- og campusapplikasjoner kan ignoreres i de fleste tilfeller. Vekt og diameter har også betydning, fordi 10G kobberkabler er tykkere enn gigabit-forgjengerne og fyller stigerørsrommet raskere. Avstand samhandler også med topologi, siden en kobberrekkevidde på 100 meter vanligvis fjerner kostnadene for mellomliggende skap på et typisk gulv. Hvis bygningen din allerede har en OM3- eller OM4-ryggrad installert, holder den smarte designen den for vertikal distribusjon og lar Cat6A håndtere hvert horisontalt fall.

Kostnad avgjør like mange prosjekter som rå ytelse gjør. Budsjettet for én 10G kobberkobling fordeler seg på fire bøtter: passive komponenter, aktive porter, installasjonsarbeid og testing. Proporsjonene skifter med prosjektstørrelsen, men en typisk kontoroppgradering bruker mesteparten av pengene sine utenfor byttet. Smultringdiagrammet nedenfor viser en representativ del for en enkelt 10G kobberkanal i en mellomstor oppgradering. Behandle det som et planleggingsforhold i stedet for et tilbud.

Den vanligste planleggingsfeilen er å anta at kabelregningen er hele historien. Passive komponenter tar den største enkeltandelen på rundt 40 prosent, men den andelen inkluderer hver kontakt, panel og ledning i kanalen, ikke bare selve kabelen. Aktive porter tar omtrent en fjerdedel, og her blir sammenligningen mellom 10GBASE-T og SFP-fiber interessant, fordi portpriser og strømtrekk varierer merkbart mellom switchgenerasjoner og kan snu regnestykket ved store distribusjoner. Installasjonsarbeid matcher den aktive andelen, og arbeidskraft er der 10G-kobber ber om mer forsiktighet enn gigabit gjorde, siden termineringspresisjon og buntingdisiplin påvirker kanalmarginene direkte. Testing ser liten ut med 10 prosent, men det er den billigste forsikringen i diagrammet, fordi sertifisering som fanger opp én dårlig avslutning sparer et returbesøk som koster mer enn testertiden. Grossister og prosjektkjøpere bør også sammenligne kanalkostnad i stedet for komponentpris, siden en litt dyrere jekk som installeres raskere kan senke arbeidslinjen. Volum er også viktig: å bestille et komplett kanalsett fra én produsent koster vanligvis bedre enn å sette sammen komponenter fra flere leverandører. Disse tallene forutsetter ny kabling, og en ettermontering med vanskelige veier presser arbeidsandelen høyere. Strømbudsjetter fortjener også å nevnes, fordi tette 10GBASE-T-svitsjkonfigurasjoner bruker mer strøm enn fiberekvivalenter, og det vises på driftssiden av hovedboken. Rework er den usynlige femte bøtten, og den sikreste måten å krympe den på er å kjøpe komponenter med verifiserbare testdata fra starten av.

Hovedkonklusjon: bruk 10G kobber de siste 100 meterne der endepunktene lever, og overlat jobben til fiber når du kjører over 100 meter, krysser bygninger eller møter alvorlige forstyrrelser.

Applikasjonsscenarier og utvalgspunkter for 10G kobber

Hvor 10G-kobber tjener sitt behold i dag

Horisontal kabling for bedriftskontorer er fortsatt det klassiske tilfellet: en Cat6A-kanal fra et sentralisert telekomrom til hvert arbeidsområde, som betjener skrivebord på multi-gigabit i dag og på 10G når enhetene oppdateres. Wi-Fi-historien har blitt like viktig, fordi moderne 802.11ax og etterfølgende tilgangspunkter ønsker multi-gigabit uplinks og høyeffekt PoE over samme kabel, og en Cat6A 10G kobberdråpe tilfredsstiller begge uten å trekke en ekstra krets. Overvåking og bygningsautomatisering følger samme logikk, siden NVR-oppkoblinger, kameraaggregering og kontrollertrafikk alle drar nytte av takhøyde på kobberløp som holder seg under 100 meter. I datasentre har 10GBASE-T en rolle i ende-på-rad- og midt-på-rad-topologier for løp opp til 100 meter, mens rack-tilkoblinger på noen få meter vanligvis bruker twinax-monteringer og den vertikale ryggraden flyttes til fiber. Smarte bygninger og industrielle kanter avrunder listen, hvor som helst der gatewayer, kontrollere og aggregeringsbrytere trenger robust multi-gigabit-tilkobling i elektrisk støyende omgivelser som produksjonsgulv eller utstyrssoner på taket.

I selve telekomrommet er patchpanelet der alle disse horisontale løpene lander, og panelkvaliteten avgjør hvor mye margin som overlever terminering. Et kategoritilpasset, godt bygget panel holder hver sertifisert kobling sertifisert etter at installatøren forlater bygningen, og det er derfor panelvalget hører hjemme i spesifikasjonen, ikke i maskinvarelisten i siste liten.

Cat6A-skjermede og UTP-patchpaneler Cat6A patchpaneler i flere porttellinger og skjermede eller uskjermede alternativer lander alle horisontale løp i telekomrommet. Et kategoritilpasset, godt bygget panel bevarer sertifisert linkytelse, så panelkvalitet hører hjemme i spesifikasjonen. Se produkt →

Utvalgspoeng for innkjøpsteam

1. Hold hele kanalen i én kategori og én ytelsesgrad, fra arbeidsområdeledning til patchpanel, fordi en enkelt svak lenke definerer hele kanalen.
2. Tilpass skjermingsnivået til det elektriske miljøet og bekreft at teamet ditt kan feste skjermer riktig før du velger F/UTP, U/FTP eller S/FTP.
3. Sjekk PoE termiske forutsetninger: PoE med høy effekt varmer opp medfølgende kabler, så planlegg konservative buntstørrelser og foretrekk Cat6A for 802.3bt-utplasseringer.
4. Spør alle utvalgte leverandører om komponent- og kanaltestdata som dekker tap av innsetting, returtap, NESTE og romovertale over hele frekvensen.
5. Evaluer produsenten bak katalogen: internt verktøy, stabil produksjonskapasitet, OEM- og ODM-støtte, og emballasje egnet for distribusjon, forutsier alle jevnere prosjekter.
6. Valider med prøver som avsluttes av dine egne installatører før du frigir en bulkbestilling, fordi utførelse i den virkelige verden er en del av produktet.

Hovedkonklusjon: kjøp 10G kobberkanalen som ett matchet system fra én ansvarlig produsent, og la feltprøver, ikke katalogsider, ta den endelige avgjørelsen.

Installasjons- og vedlikeholdsveiledning for pålitelige 10G kobberkoblinger

Installasjonsregler som beskytter kanalen

De fleste 10G-kobberproblemer er installert, ikke produsert, noe som er gode nyheter fordi installasjonsvanene kan fikses. Bevar vridningen av hvert par helt til termineringspunktet og vri aldri mer enn ca. 13 millimeter ved Cat6A-kontaktene og panelene. Respekter minimum bøyeradius, minst fire ganger kabelens utvendige diameter og mer for skjermede design, spesielt bak frontplater og inne i overfylte skap. Hold horisontale løp atskilt fra uskjermede kraftledninger og lysrør, og unngå lange parallelle baner langs motor- eller lyskretser. Begrens buntstørrelser og bytt ut for stramme kabelbånd med borrelåsfester, fordi knusetrykket forvrenger pargeometrien som 10GBASE-T er avhengig av. Avslutt med de riktige dysene og verktøyene på kategori-vurdert maskinvare, sertifiser deretter hver permanent kobling og hele kanalen, og legg til romvesen krysstale-punktsjekker på de tetteste panelene.

Utstyrsledningene i begge ender fortjener samme seriøsitet som den faste kabelen, fordi en røverkjøpsledning kan oppheve en sertifisert kanal. Hold et lager av testede, kategoritilpassede ledninger i standardlengder, slik at installatører aldri improviserer med rester fra et eldre prosjekt.

Cat6A og Cat8 patch-ledninger Kategori-matched patch cords, including Cat6A UTP and S/FTP options, keep certified channels performing at both ends. Keeping tested cords in standard lengths prevents installers from improvising with mismatched leftovers that degrade margin. Se produkt →

Holde planten sunn etter overlevering

Merk begge ender av hver kobling med samme identifikator, hold støvbeskyttelse på plass på ubrukte porter, og oppretthold en patching-disiplin som registrerer hver bevegelse, tilføyelse og endring. Re-sertifiser enhver kobling som blir avsluttet eller omdirigert i stedet for å anta at den fortsatt oppfyller karakteren. Bytt ut skadede patch-ledninger i stedet for å krympe dem på nytt, siden feltkrympede reparasjoner sjelden har Cat6A-toleranser. Planlegg en periodisk revisjon som prøver kanaler, sjekker kabinetttemperaturer i soner med høy PoE og avstemmer dokumentasjonen med det som faktisk er i stativene. Planter som følger denne rutinen gjennomgår 10G kobberrevisjonene år senere uten dramatikk, og planter som hopper over det, oppdager vanligvis forskjellen under en flytting, tilføyelse eller endring på verst mulig tidspunkt.

Hovedkonklusjon: en 10G kobberkanal er bare så god som den verste termineringen, så håndhev vri-, bøyeradius-, bunting- og sertifiseringsregler ved installasjon og fortsett å sertifisere på nytt etter hver endring.

Vanlige spørsmål: 10G kobberspørsmål kjøpere stiller mest

Spørsmålene nedenfor dukker opp gjentatte ganger i samtaler med distributører, integratorer og prosjektentreprenører. Svarene holdes korte og praktiske slik at du kan løfte dem rett inn i din egen prosjektdokumentasjon.

Relaterte lese- og nettstedsressurser

Hvis du kartlegger en utrulling av 10G kobber, utvider to sider på dette nettstedet bildet direkte: den ene forklarer hvilke strukturerte kablingsprodukter som støtter høyhastighetsnettverk på tvers av både kobber- og fibersystemer, og den andre introduserer vår 30 000 kvadratmeter store fabrikk i Yuyao, Kina, inkludert produksjonslinjer, utstyr og kvalitetskontroll. Som produsent og leverandør av keystone-jacks, patch-paneler, patch-ledninger og fibertilkobling for prosjekter i mer enn 45 land, støtter vi distributører, grossister og integratorer med standard katalogartikler samt OEM-tilpasning.

• Hvilke strukturerte kablingsprodukter støtter høyhastighetsnettverk
• Om fabrikken vår: produksjonslinjer, utstyr og kvalitetskontroll

Hovedkonklusjon: kjøp 10G kobberkanalen din som ett matchet system fra en produsent som kan bevise hver komponent med testdata, og standarden vil ta seg av seg selv.
