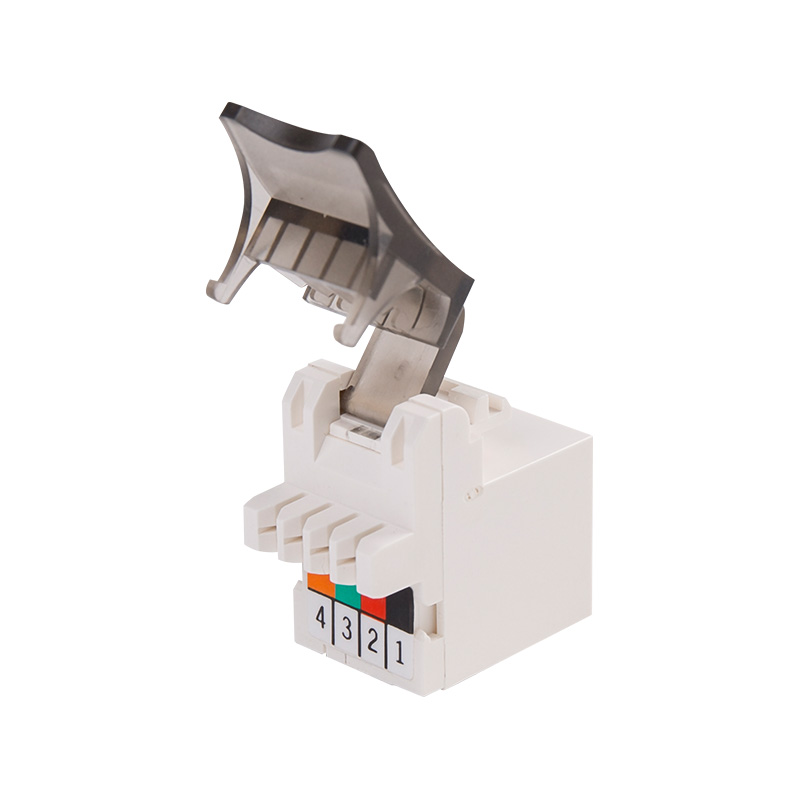

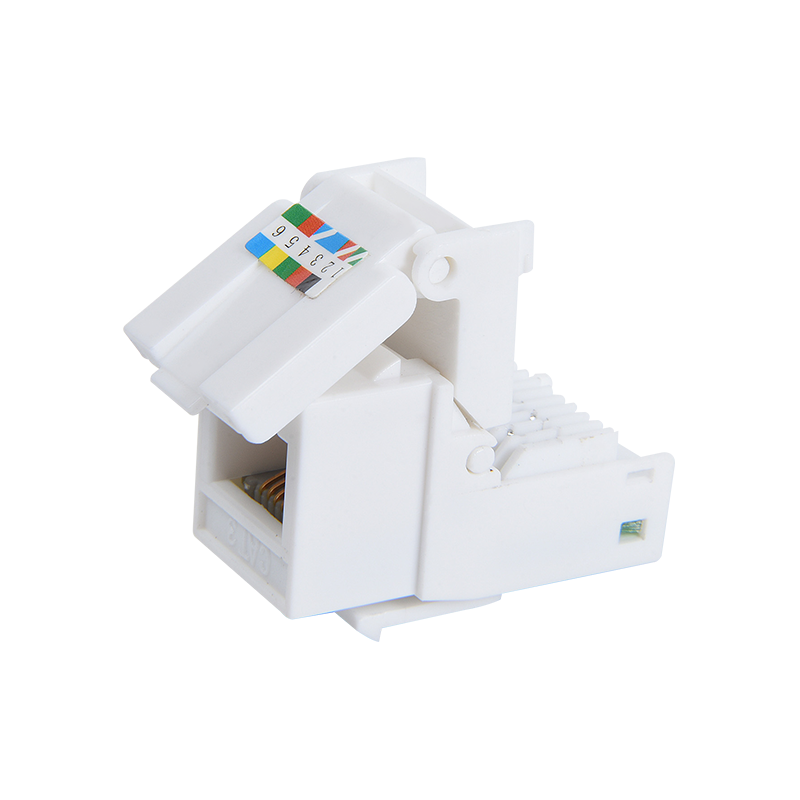

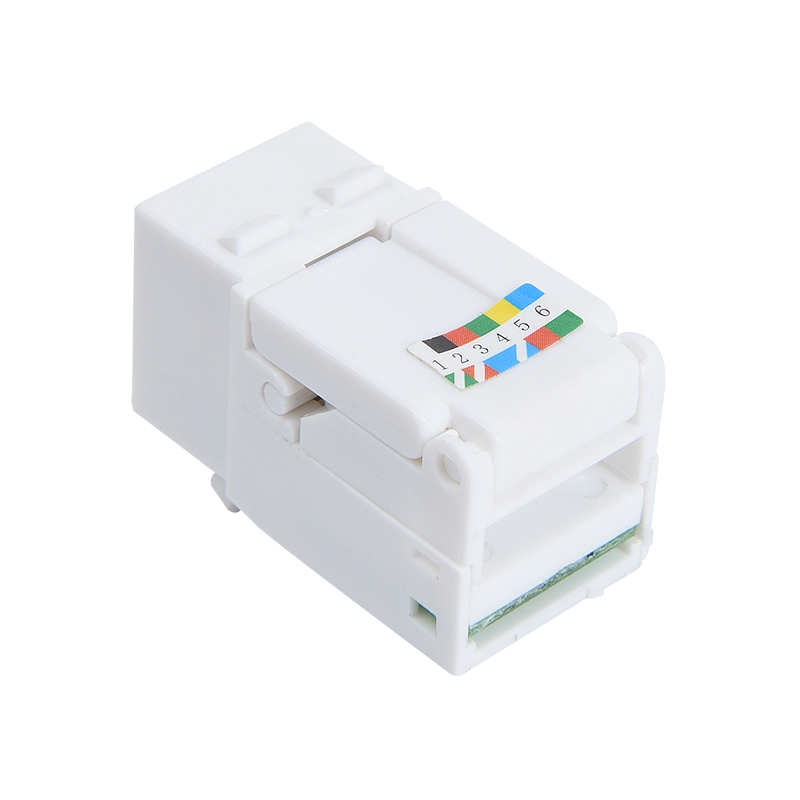

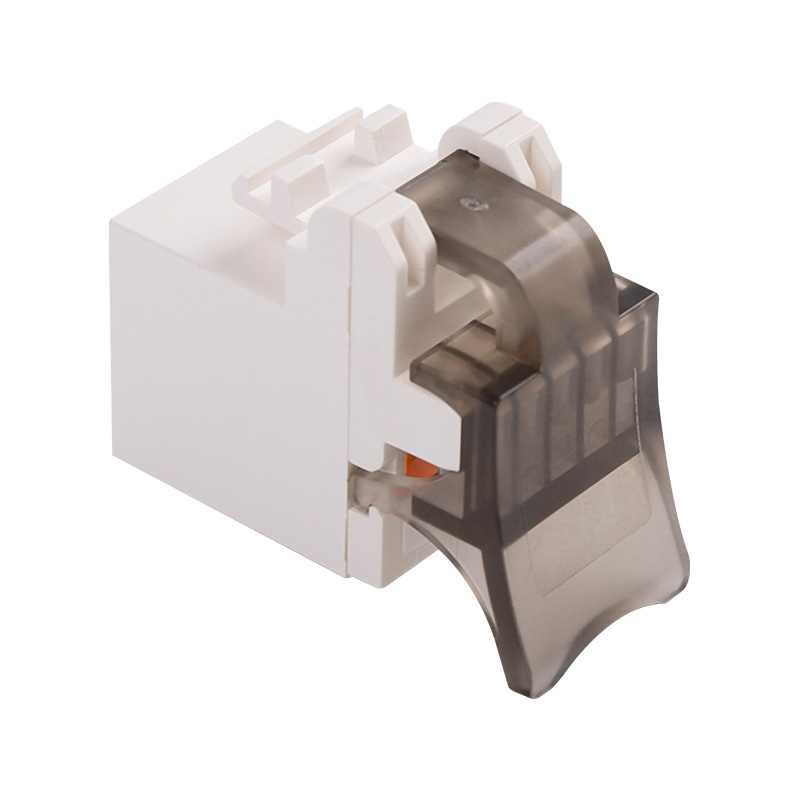

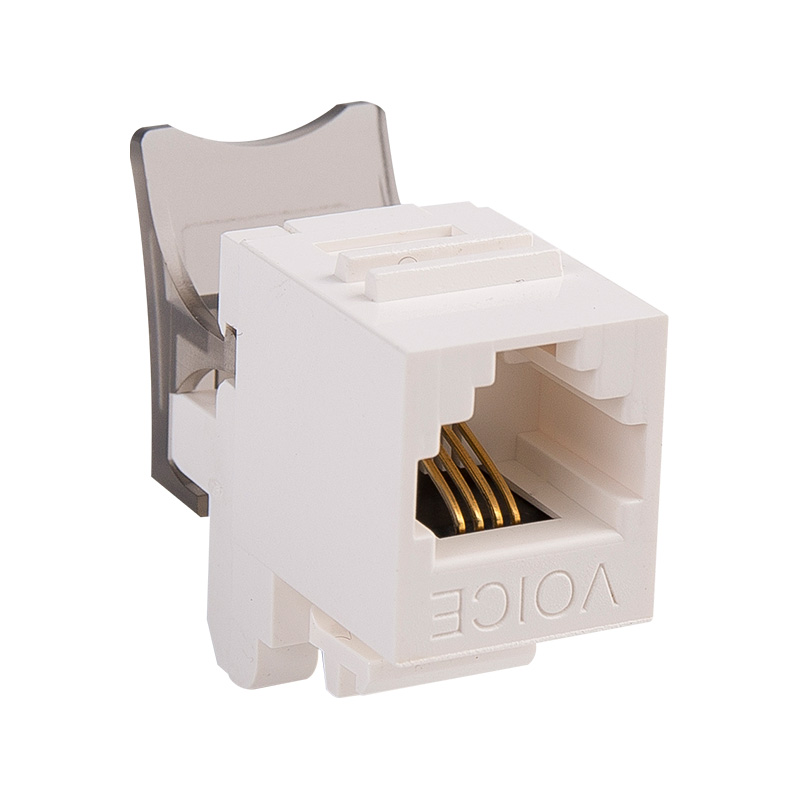

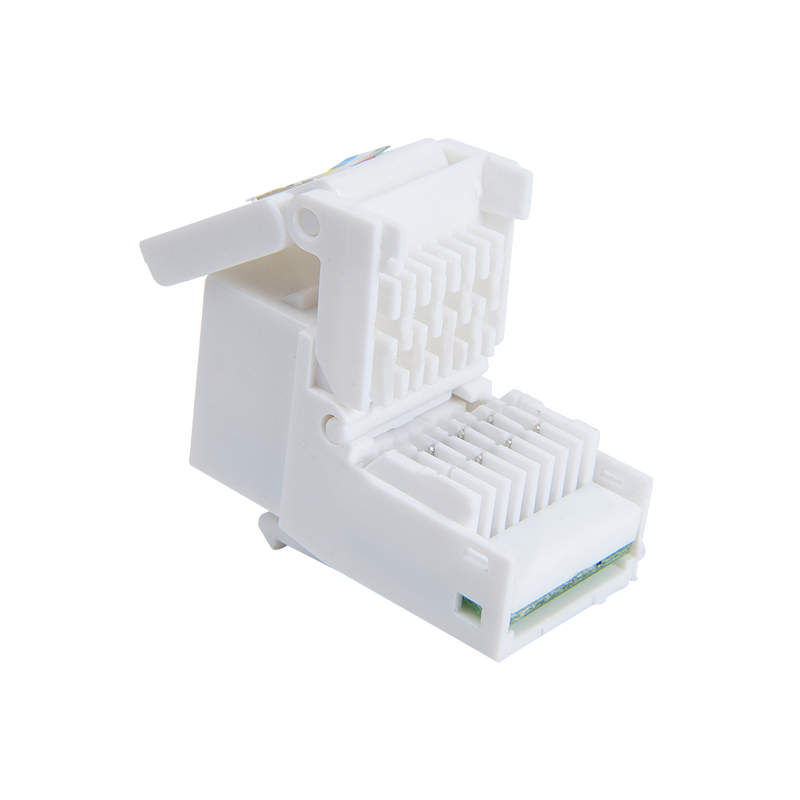

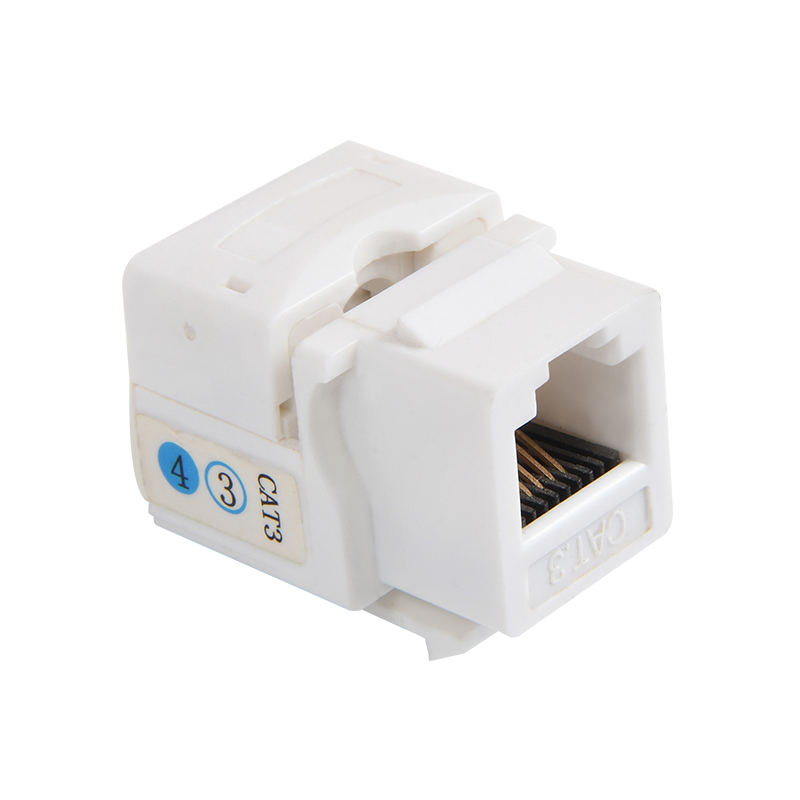

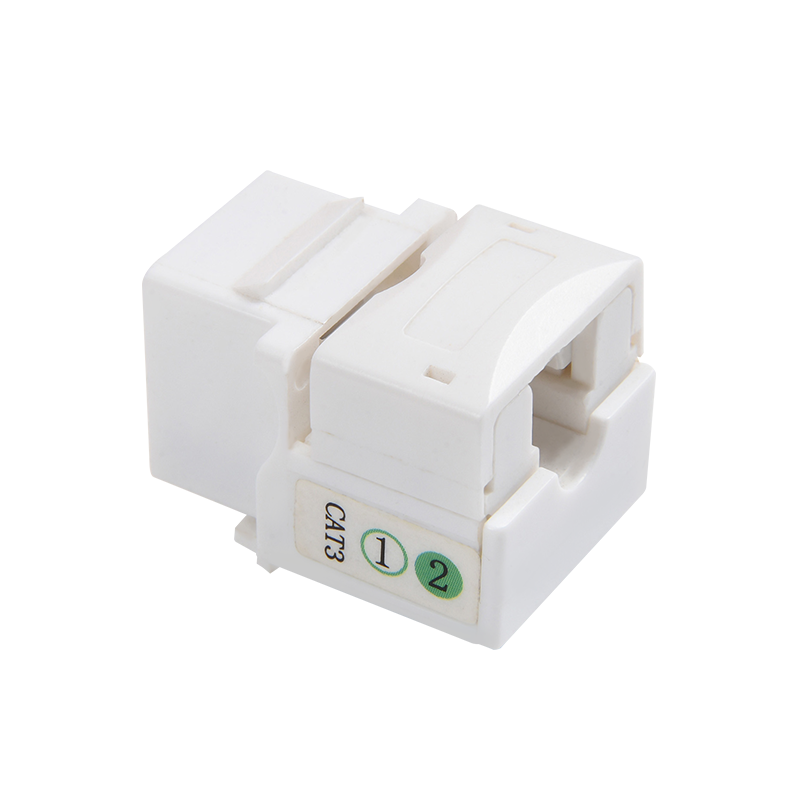

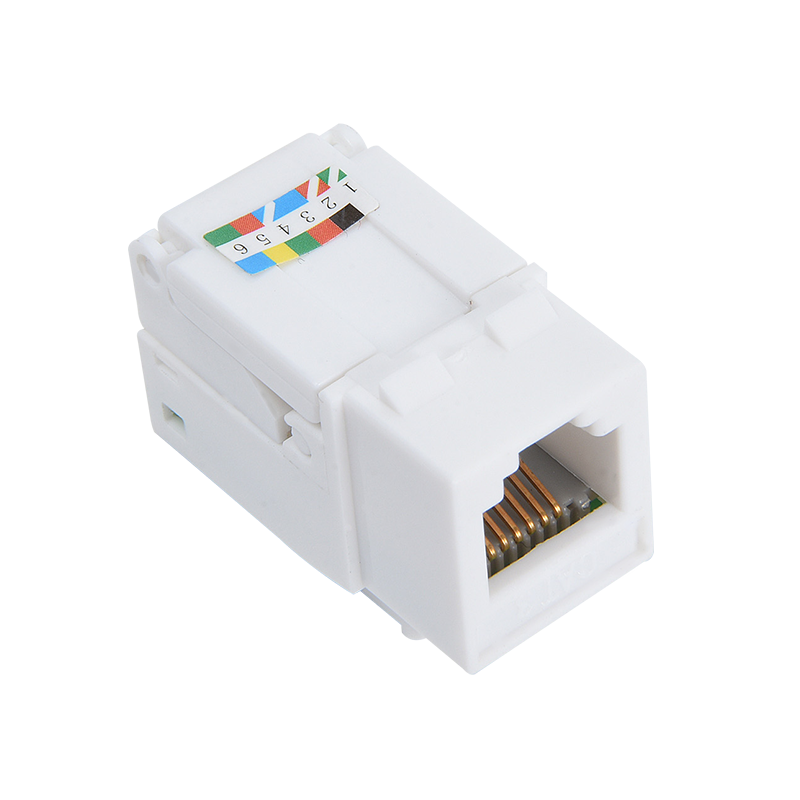

INDIVIDUELL Cat3 Keystone Jack

Hjem / Produkter / Kobbersystem / Keystone Jack / Cat3 Keystone Jack

Produksjon

DETALJER

Cat3 Keystone Jack Produsenter

En Cat3 Keystone Jack er en type kontakt som brukes i strukturerte kablingsystemer for å avslutte og koble til vri-par-kabler, for eksempel de som brukes til telefonlinjer. Betegnelsen "CAT3" refererer til kategorien av kabelen som jekken er designet for å støtte, i dette tilfellet kategori 3. Denne typen kabel er i stand til å støtte datahastigheter opp til 16 Mbps og brukes ofte til telefon- og 10Mbps Ethernet -nettverk.
Keystone -kontakten er en liten enhet som kan monteres i en keystone veggplate eller lapppanel, og gir en praktisk og fleksibel måte å koble til og koble fra kabler etter behov.

1. Produktdesignkarakter: Universal Connector Grade 2

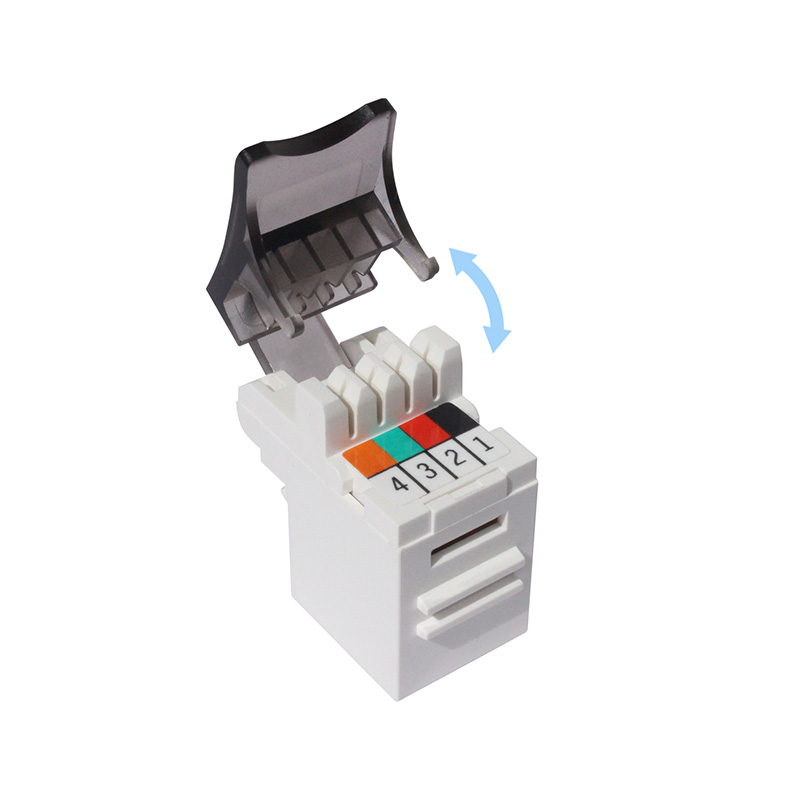

2. Støtt 110 verktøy IDC-ledningsmetode eller verktøyfri ledningsmetode.
3. Tilkoblingsmetode: RJ11 Jack med Jumper, IDC avsluttet med horisontale ledninger.
4. Miljøkrav: oppfyller ROHS -standarder.
5. Inter-matching forhold: bruk med kontakter i samme standardserie
6. Gjeldende standard: Generell spesifikasjon: YD/T 926.1-2009
Understandard: YD/T 926.3-2009
7. Tekniske parametere:
Elektriske egenskaper:
A. Frekvensområde: 1 ～ 20MHz
B. Arbeidsspenning: 125 V
C. Tangere spenning: DC1000V (AC750V) 1min uten sammenbrudd og buefenomen
D. Isolasjonsmotstand: startverdi ≥ 100mΩ
Etter konstant fuktig varmetest ≥100mΩ
Mekaniske egenskaper:
A. Innføringskraft og uttrekkskraft: Innsettingskraften er ikke mer enn 20N, og uttrekkskraften er ikke mindre enn 20n
B. Effekt av tilkoblingsinnretning: 50n 60 ± 5s
C. IDC -terminalen er klemt til 23 ~ 26awg Twisted Pair
Varighet:
A. Antall ganger pluggen og kontakten er satt inn: 750 ganger
B. Antall trådtermineringer: 250 ganger
8.Materiale og overflatebehandling:
A. Metallmateriale:
Gullnål: Fosfor Bronze Gullbelagt
IDC Card Wire Terminal: Phosphor Bronze Nickel Plated
B. Ikke-metalliske materialer:
Plast: PC -polykarbonat
C. Tykkelse av gullbelagt lag: 3 ~ 50U gullbelagt
D. PCB -materiale: FR4
9. Miljøytelse: Temperatur: -25 ～ 70 ℃ Fuktighet: ≤85% (temperatur 85 ℃ ± 3 ℃)
Salt spray test:
A. PH -verdien av saltløsningen før forstøvning er mellom 6,5 og 7,2 (35 ± 2 ℃);
B. Saltløsningen fremstilles med natriumklorid (kjemisk rent, analytisk rent) og destillert eller avionisert vann.
Konsentrasjonen er (5 ± 0,1)% (masseprosent);
C. Kontinuerlig forstøvning blir tatt i bruk, og den anbefalte varigheten er 48 timer;
D. Ved forstøving er det nødvendig å forhindre at urenheter som olje og støv og temperaturen og fuktigheten til jetluften påvirker arbeidet.
forhold for plassen.

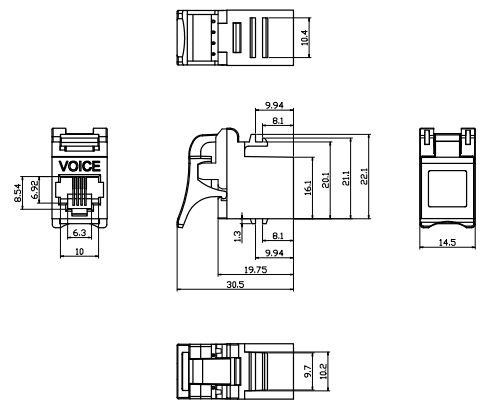

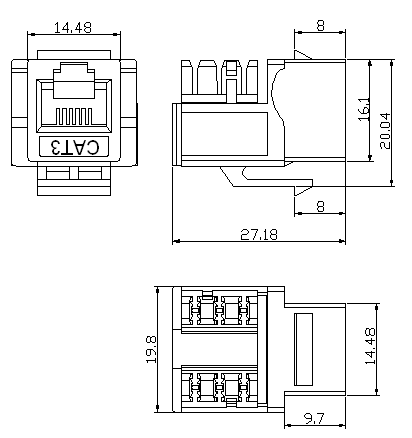

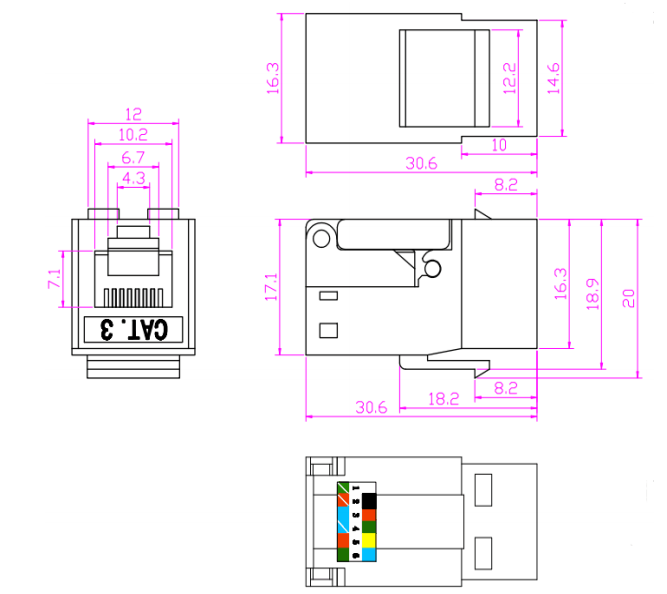

10. Omrissetegning og maksimal størrelse kan tilpasses
11. Emballasje og lagring: Produktet legges inn i en spesiell blisterpose, og legges deretter inn i en pappeske, og produkttilbehør plasseres samtidig, og en etikett som indikerer produktmodellen og mengden er festet på øvre venstre hjørne av fronten av kartongen, og legg den i kartongen. De pakket produktene skal lagres i et lager der omgivelsestemperaturen er -5 ℃ ~ 30 ℃, den relative fuktigheten er ikke mer enn 70%, og det er ingen syre, alkali og andre etsende gasser i den omkringliggende luften, og lagringsperioden er tre år.
Regelmessig pakkemengde: 10 bokser per kartong, 50 stk per boks, 500 stk per kartong.
12. Merk: Produktbruk Mark: Kundespesifisert emballasje.
Siden 2005

Yuyao Simante Network Communication Equipment Co., Ltd.

Yuyao Simante Network Communication Equipment Co., Ltd. er en profesjonell produsent av strukturerte kabelløsninger og fiberoptiske produkter, som integrerer design, utvikling, salg og service.

I nesten 20 år har vi strebet etter å best mulig møte kundenes behov, ved å trekke på vår erfaring og levere verdi helt fra starten av deres online-interaksjon. Takket være et modent forsknings- og utviklingssystem (FoU) er den jevne kvaliteten på Simante-produkter garantert fra designfasen. Vårt selskap har over 10 ingeniører og over 30 heltidsansatte tekniske spesialister, som kontinuerlig bidrar med sin ekspertise, forbedrer kvaliteten og legger til rette for produktinnovasjon.

17+ bransjeerfaring

Våre hovedprodukter inkluderer stikkontaktmoduler, patchpaneler, veggfrontplater, datastikkontakter og andre komponenter, som er mye brukt innen felt som strukturerte kablingssystemer (SCS), nettverkskommunikasjon, smarthus og automatiseringssystemer.

Produksjonsanlegget har 10 standard og spesialiserte produksjonslinjer, 10 sett med helautomatiske sprøytestøpemaskiner, 20 halvautomatiske sprøytestøpemaskiner og 8 enheter med diverse automatisk monteringsutstyr, noe som gjør det mulig å opprettholde en stabil årlig produksjon på mer enn 9 millioner enheter.

Simantes fokus på det høyteknologiske markedet driver selskapets høye kvalitetsstandarder. Vi kontrollerer ikke bare produksjonsprosessen strengt, men sørger også for at kundenes omfattende testkrav oppfylles gjennom et veletablert testsystem. Vi opprettholder stabile eksportvolumer til Europa, Australia, Afrika, Midtøsten og Sørøst-Asia, og aksepterer også OEM- og ODM-bestillinger.

Simante – skaper verdi sammen med deg!

Sertifikatvisning

Vi har en rekke nasjonale patenter, vi har også bestått ISO9001-sertifiseringen for kvalitetsstyringssystem, og alle produktene våre er i samsvar med standardene.

  • Emc
  • LVD
  • Tuv
  • ROHS
  • ISO
  • NÅ

Nyheter

Våre viktigste arrangementer og utstillingsinformasjon.

Hva er en patchkabel Veiledning for strukturert kabling Patch-kabler, Keystone-jacks og kabelhåndtering: Den komplette guiden Alt du ...
Hva er funksjonene til fiber? Kjernefunksjonene til kostholdet Fiber Kostfiber er avgjørende for å opprettholde regelmessig fordøyelse, kontrolle...
Hvordan bruker jeg Male Connector? Direkte svar: Hvordan bruke en hannkontakt på riktig måte Å bruke en hannkontakt, sett den helt inn i en matchen...
Hvordan bruke kabelbehandler? Hensikten med en Kabelbehogler A Cable Manager er et maskinvaretilbehør designet for å organisere, rute og sikre kabl...
Hvordan velge riktig frontplate?— En omfattende guide til installasjon og unngå fallgruver Den beste frontplaten: din nettverksinfrastruktur Når du velger en frontplate for nettverkskablingen din er svaret en...
Hva er nettverksdeksel og typer A nettverk frontplate er et veggmontert panel installert i hjem, kontorer og datasentre som gir et rent, sikkert g...
Hvordan velge den beste Cat7 Keystone-kontakten for nettverksoppsettet? Å velge det beste Katt7 keystone-jack kommer ned til tre kjernefaktorer: skjermingstype (STP vs. FTP), koblingsavslut...
Hvordan enkelt administrere kabler? I moderne hjemme- og kontormiljøer, rotete kabler påvirker ikke bare estetikken, men kan også utgjøre en sikkerhetsrisiko. Ved å br...
Hva er hastigheten til et Cat5e patchpanel? Hastigheten til en Cat5e patchpanel avhenger først og fremst av om den fullt ut støtter koblingsytelsen til Cat5e-standarde...
Hva er bruken av en frontplate? Kjerneformålet med en Frontplate er å gi et sikkert, tydelig og standardisert menneske-maskin-grensesnitt og strukturell be...
Hvordan velge riktig størrelse patchpanel? Velge riktig størrelse lappepaneler avhenger først og fremst av stativplass, krav til porttetthet og fremtidige utvidelsesplaner. ...
Hva er de viktigste bruksområdene for patch-ledninger? Hva er patch ledninger og hva er deres funksjon? Patch ledninger brukes hovedsakelig i ulike nettverkstilkoblingsscenarier ...

Utvider bransjekunnskap

Cat3 Keystone Jacks , designet for tale- og lavhastighetsdataapplikasjoner, har flere funksjoner som gjør dem egnet for spesifikke nettverksbehov. Her er noen bemerkelsesverdige funksjoner ved Cat3 Keystone Jacks:
Kompatibilitet: Cat3 Keystone -knekt er designet for å være kompatible med CAT3 -kabler, som består av vridde par kobberledere. De gir et standardisert tilkoblingspunkt for CAT3 -kabler, og sikrer riktig signaloverføring.
Keystone Design: CAT3 Keystone Jacks har en modulær design som lar dem passe inn i Keystone-åpninger i veggplater, lapppaneler eller overflatemonteringsbokser. Denne designen letter enkel installasjon, fleksibilitet og tilpasning i å lage nettverkstilkoblingsløsninger.
Kablingskonfigurasjon: CAT3 Keystone Jacks følger typisk bransjestandard T568A eller T568B Kablingsordninger for avslutning. Disse ordningene sikrer konsistens og kompatibilitet med annet nettverksutstyr, noe som muliggjør enkel integrasjon i eksisterende nettverksinfrastruktur.
RJ11/RJ12 Kompatibilitet: Cat3 Keystone -knekt brukes ofte med RJ11 eller RJ12 -kontakter. Disse kontaktene, som ofte finnes i telefonsystemer og analoge modemer, passer inn i Cat3 Keystone -knektene og gir tilkobling for stemmekommunikasjon.
Holdbarhet: CAT3 Keystone -knekt er bygget for å motstå regelmessig bruk og gi en pålitelig forbindelse. De er konstruert med solide materialer og komponenter for å sikre holdbarhet og langvarig ytelse.
Kostnadseffektiv løsning: CAT3 Keystone Jacks tilbyr en kostnadseffektiv løsning for stemmekommunikasjon og lavhastighetsdataapplikasjoner. De er rimeligere sammenlignet med kablingalternativer med høyere kategori, noe som gjør dem egnet for budsjettbevisste installasjoner.
Allsidighet: Selv om det først og fremst brukes til stemmekommunikasjon, kan CAT3 Keystone Jacks også støtte lavhastighetsdataapplikasjoner, for eksempel grunnleggende Internett-tilkobling eller behov for lavbåndbredde. De gir et fleksibelt alternativ for miljøer som ikke krever høyhastighets dataoverføring.
Stemmekommunikasjon: CAT3 Keystone -knekt brukes først og fremst til stemmekommunikasjonsapplikasjoner, for eksempel telefonsystemer, intercoms og analoge modemer. De gir et pålitelig og standardisert tilkoblingspunkt for stemmesignaler.
Bruk av Cat3 Keystone Jacks:
Legacy Systems: CAT3 Keystone Jacks er egnet for eldre systemer som krever lavere båndbredder, for eksempel gamle stemmenettverk eller lavhastighetsdataapplikasjoner. De kan brukes i miljøer der oppgradering til kabling med høyere kategori ikke er nødvendig.
Boligsøknader: CAT3 Keystone -knekt brukes ofte i boliginnstillinger for telefonforbindelser. De tillater avslutning av telefonkabler i veggplater eller overflatemonteringsbokser, og gir tilkobling for fasttelefoner.
Small Office/Home Office (SOHO) Networks: CAT3 Keystone Jacks kan brukes i små kontor- eller hjemmekontornettverk som først og fremst krever stemmekommunikasjon eller lave hastighets dataoverføring. De gir en kostnadseffektiv løsning for grunnleggende nettverksbehov.
Det er viktig å merke seg at CAT3 -kabling er begrenset med tanke på båndbredde og overføringshastigheter. Den støtter datahastigheter opp til 10 Mbps for Ethernet -applikasjoner, noe som er betydelig lavere sammenlignet med høyere kategorikabling som CAT5E, CAT6 eller CAT6A. Derfor anbefales Cat3 Keystone-knekt først og fremst for stemmekommunikasjonsapplikasjoner og situasjoner der lave hastighets dataoverføring er tilstrekkelig.
Oppsummert tilbyr CAT3 Keystone Jacks kompatibilitet med CAT3-kabler, en modulær design for enkel installasjon og støtte for tale- og lavhastighetsdataapplikasjoner. De gir en kostnadseffektiv løsning for miljøer som ikke krever høyhastighets dataoverføring og brukes ofte i telefonsystemer, analoge modemer og grunnleggende nettverksoppsett.
