Hvordan velge den beste Cat7 Keystone-kontakten for nettverksoppsettet?

Å velge det beste Katt7 keystone-jack kommer ned til tre kjernefaktorer: skjermingstype (STP vs. FTP), koblingsavslutningsstil (verktøyløs vs. punch-down) og kompatibilitet med kabelens ledermåler . Få de riktige, og nettverket ditt vil konsekvent treffe Katt7s nominelle 600 MHz-båndbredde over løp på opptil 100 meter. Avsnittene nedenfor bryter ned hvert beslutningspunkt med spesifikke spesifikasjoner, sammenligninger og veiledning fra den virkelige verden.

Hva gjør en Keystone Jack "Cat7-kompatibel"

Cat7 er en ISO/IEC 11801 klasse F-standard, ikke en TIA/EIA-standard, noe som betyr at spesifikasjonsdetaljene skiller seg fra de mer vanlige Cat5e/Cat6-klassifiseringene. En ekte Cat7 keystone-jack må oppfylle følgende minimumsytelsesterskler:

Legg merke til det Cat7 krever full skjerming på hver komponent , inkludert selve keystone-jacken. Enhver jekk merket "Cat7", men som mangler individuell parskjerming pluss en samlet flette, oppfyller ikke standarden, uavhengig av markedsføringspåstander.

Skjermingstyper: Hvorfor S/FTP er ikke-omsettelig for Cat7

Cat7-kabler bruker en S/FTP-konstruksjon (Screened Foiled Twisted Pair): hvert av de fire parene er individuelt folieviklet, og deretter er hele bunten omsluttet av en flettet skjerm. En Cat7 keystone-jack må fortsette den skjermingsbanen ubrutt. Her er hva hver skjermingsetikett faktisk betyr:

• FTP / ScTP – Kun enkelt samlet folie. Egnet for Cat6A, utilstrekkelig for Cat7.
• S/FTP – Individuelle par folier pluss ytre flette. Minimum nødvendig for Cat7.
• SF/FTP – Individuelle par folier pluss ytre flette pluss ytre folie. Overgår Cat7-kravene; ofte brukt for industrielle miljøer eller miljøer med høy interferens.

Et ødelagt skjold ved termineringspunktet fungerer som en antenne, og inviterer til EMI-inngang. I praksis, alien crosstalk (AXT) kan øke med opptil 30 dB hvis skjoldet ikke er ordentlig jordet ved kontakten - nok til å slå en 10GBase-T-kobling helt offline.

Jording av skjoldet på riktig måte

En skjermet jack er bare nyttig hvis den er jordet i den ene enden (patchpanelet eller veggplatens side). Jording i begge ender skaper en jordsløyfe. Se etter kontakter med et integrert metallhus som festes direkte til en jordet patchpanelramme – dette eliminerer behovet for en separat jordingsledning og reduserer installasjonsfeil.

GG45 vs. TERA: Velge riktig Cat7-kontaktformat

Cat7 bruker ikke et standard RJ45-grensesnitt. To koblingssystemer dominerer, og å velge feil betyr å kjøpe inkompatible patchledninger og frontplater:

For de fleste hjemmelaboratorier og implementeringer for små bedrifter, GG45 er det praktiske valget fordi eksisterende RJ45-patch-kabler fortsatt vil fungere på Cat6A-ytelsesnivåer mens native Cat7-patch-kabler låser opp hele 600 MHz-båndbredden.

Avslutningsstil: Verktøy-mindre vs. Punch-Down

Hvordan du terminerer kabelen inn i kontakten påvirker både installasjonstid og langsiktig pålitelighet. Cat7 keystone-jack kommer i to primære termineringsstiler:

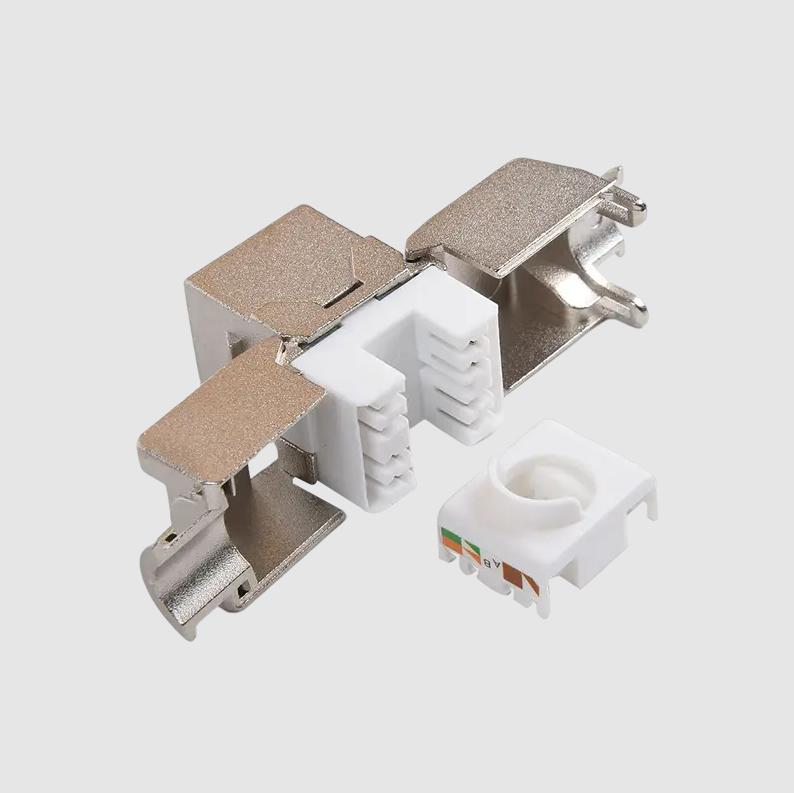

Verktøyløs (IDC Clip) terminering

Ledere settes inn i merkede spor og en hette snappes ned, skjærer og får kontakt samtidig. Fordelene inkluderer raskere installasjon (vanligvis under 2 minutter per jekk når de er øvet), trenger du ikke stanseverktøy, og lavere risiko for overkjøring av ledere. Avveiningen er litt høyere kostnad per enhet og mindre kjent følelse for erfarne installatører som er vant til tradisjonelle metoder.

Punch-Down (110-stil) oppsigelse

Et 110 punch-down-verktøy driver hver leder inn i et IDC-spor. Denne metoden er industristandarden innen strukturert kabling og foretrekkes av fagfolk som utfører høyvolums patchpanelarbeid. For Cat7, sørg for at nedstansingsverktøyet ditt har en lav innstilling — overdreven kraft kan skade folieskjoldet på individuelle par, noe som forringer selve beskyttelsen du har betalt for.

Hvilken bør du velge?

• DIY eller små løp (1–10 knekt): Verktøyløst er raskere og unngår kostnadene for et kvalitetsstanseverktøy.
• Profesjonelle eller store løp (20 knekt): Punch-down med et kalibrert verktøy gir mer konsistente resultater i skala.
• Ettermontering eller trange plasser: Verktøyløse jekker har vanligvis en mer kompakt ryggprofil, lettere å jobbe med bak grunne veggbokser.

Ledermålerkompatibilitet: Tilpasse kontakten til kabelen din

Cat7-kabler er produsert i solid-core og strandede varianter, som hver krever en annen IDC-kontaktdesign:

• Solid leder (22–24 AWG): Standard for innbygging i vegg. IDC-kontakter gjennomborer isolasjonen rent på solid ledning. Ikke bruk jack-only jacks med solid kabel - kontaktvingene kan mislykkes i å sitte ordentlig, noe som forårsaker intermitterende kontinuitet.
• Strandet leder (26–28 AWG): Brukes til patch ledninger. IDC-kontakter med strenge karakterer har et bredere spor for å gripe flere filamenter. Bruk av en solid-bare jack på trådet kabel fører til høy kontaktmotstand og signaltap.
• Dobbelklassifiserte jack (22–26 AWG): Godta begge ledertyper. Anbefales når du er usikker på kabelspesifikasjonen eller bygger et blandet miljø.

Kontroller alltid at AWG-området som er trykt på jackkroppen samsvarer med kabelens ledermåler før kjøp.

Kablingskonfigurasjon: T568A vs. T568B

Katt7 keystone-jacks støtter både T568A og T568B ledningsopplegg. Ordningen i seg selv påvirker ikke ytelsen – Det som betyr noe er konsistens på tvers av hver jack, patchpanel og patchledning i samme løp. Å blande T568A i den ene enden med T568B i den andre skaper en krysskabel, som ikke vil fungere med standard nettverkssvitsjer.

• T568B er den vanligste i nordamerikanske kommersielle installasjoner.
• T568A er foretrukket i offentlige og noen internasjonale installasjoner, og kreves av ANSI/TIA-570-C for boligkabling.

De fleste Cat7-kontaktene inkluderer fargekodede koblingsskjemaer for begge ordningene på kroppen eller i emballasjen. Velg en og dokumenter valget ditt – dette beskytter alle som utfører vedlikehold år senere.

Nøkkelspesifikasjoner å sjekke før du kjøper

Bruk denne sjekklisten når du vurderer en Cat7 keystone jack-liste eller datablad:

1. Nominell båndbredde: Må være ≥ 600 MHz. Alt lavere er Cat6A eller lavere.
2. Skjerming: S/FTP-konstruksjon med et ledende hus som passer med et jordet panel.
3. Innsettingstap ved 600 MHz: Bør være ≤ 0,4 dB i henhold til ISO/IEC 11801-kanalmodellen.
4. NESTE (Near-End Crosstalk) ved 600 MHz: Se etter verdier ≥ 60 dB for margin over minimum.
5. Returtap ved 600 MHz: ≥ 15 dB er en praktisk terskel for 10GBase-T pålitelighet.
6. Lederutvalg: Bekreft at den samsvarer med kabelens AWG (vanligvis 22–24 AWG for solid in-wall Cat7).
7. Paringssykluser: Kvalitetskontakter er vurdert for ≥ 750 innsettinger. Budsjettenheter spesifiserer ofte bare 200.
8. Kontaktbelegg: Gullbelagte kontakter (≥ 50 µin) motstår oksidasjon og opprettholder lav kontaktmotstand over tid.

Vanlige installasjonsfeil som forringer Cat7-ytelsen

Selv den høyeste spesifikasjonskontakten kan underytelse hvis den installeres feil. Dette er de vanligste feilene:

• Overdreven vri ved avslutning: Cat7 tillater maksimalt 13 mm (0,5 tommer) av uvridd leder ved kontakten. Hvis dette overskrides, øker krysstale og kan mislykkes i en kanalsertifiseringstest.
• Ikke opprettholder dryppløkken på skjoldet: Når du trekker skjermet kabel gjennom hulrom i veggen, la det være en liten løkke for å forhindre at fukt suges langs flettet inn i jekkhuset.
• Overstramming av kabelbånd: Komprimering av S/FTP-kabel ved bøyninger deformerer de individuelle parfoliene, og skaper impedansdiskontinuiteter. Bruk borrelås i stedet for plastglidelåser på Cat7-løpene.
• Brudd på minimum bøyeradius: Cat7 kabel har en minimum bøyeradius på 8× kabeldiameteren (typisk ~60 mm for kabel med diameter 7,5 mm). Strammere bøyninger forårsaker refleksjoner som mislykkes i tester for returtap.
• Blanding av skjermede og uskjermede komponenter: Bruk av en Cat7-kontakt på en uskjermet Cat6A-kabel, eller omvendt, opphever skjermingsfordelen og skaper jorddiskontinuiteter.

Når du skal velge Cat7 Keystone Jacks vs. Cat6A

Cat7-infrastruktur koster omtrent 20–35 % mer enn en tilsvarende Cat6A-installasjon. Denne premien er berettiget i spesifikke scenarier, men unødvendig i andre:

Testing av Cat7-termineringen etter installasjon

En felttester er den eneste måten å bekrefte at en Cat7-kanal oppfyller spesifikasjonene. Grunnleggende wiremap-testere er utilstrekkelige - de måler ikke frekvensdomeneparametere. Bruk en tester som kan Nivå IIIe eller nivå IV nøyaktighet (i henhold til IEC 61935-1) for å sertifisere en Cat7-kanal. Nøkkeltester å kjøre:

• Wiremap: Verifiserer pin-kontinuitet og fravær av kryssede, delte eller reverserte par.
• Innsettingstap (opptil 600 MHz): Bekrefter at signaldemping holder seg innenfor Cat7-kanalgrensen over hele frekvensområdet.
• NESTE og NESTE: Crosstalk-målinger som fanger opp uvridd lederproblemer ved jack-termineringspunktet.
• Skjoldkontinuitet: Verifiserer at dreneringsledningen eller flettet er koblet ende-til-ende uten kortslutning til lederparene.

Hvis en kanal svikter, er de vanligste årsakene overdreven vridning av kontakten, en skadet parfolie eller en manglende skjermjordforbindelse - alt kan adresseres ved å re-terminere kontakten i stedet for å erstatte kabelføringen.
