Cat3 Keystone Jacks er vanlige komponenter i nettverkskabling og stemmekommunikasjonssystemer, spesielt i gamle telefonsystemer eller lavhastighets datanettverk. Mens moderne nettverk i økende grad bruker kategori 5e, kategori 6 eller kabling med høyere spesifikasjon, er det viktig å forstå hvordan man kan koble en Cat3 Keystone-knekt på riktig måte i visse stemmeapplikasjoner eller arvsystemer. Riktig installasjon sikrer ikke bare pålitelig signaloverføring, men unngår også unødvendig feilsøking i fremtiden.
Cat3 Keystone Jack: Forstå dens formål og konstruksjon

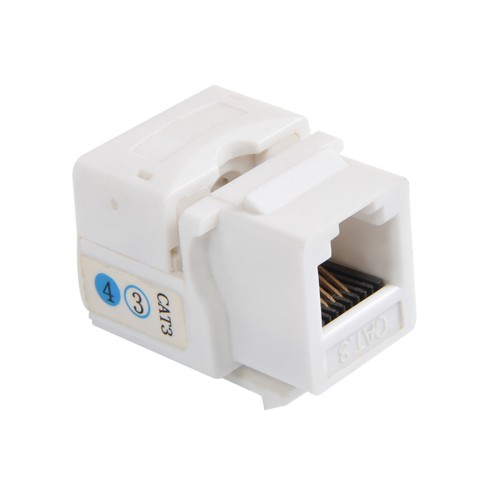

EN Cat3 Keystone Jack er en modulær jekk som vanligvis er installert i et lapppanel, wallplate eller overflatemonteringsboks. Den primære funksjonen er å tjene som et tilkoblingspunkt mellom kategori 3 vri-par-kabling (vanligvis to eller fire par) og lappledninger eller utstyrskabler.
Konstruksjon: EN keystone jack has an RJ-11 (for telephone lines) or RJ-45 (for Ethernet) connector on one end and insulation displacement connector (IDC) terminals on the other end for connecting the twisted-pair conductors.
Hensikt: Kategori 3 -kabler og knekt ble opprinnelig designet for å støtte dataoverføring opp til 10 Mbps, men i dag er de mest brukt til tale (telefoni) applikasjoner.
Trinn for tilkobling av en Cat3 Keystone Jack
Riktig å koble til en Cat3 Keystone Jack er en presis prosess som ofte krever bruk av et nedslutt verktøy.
1. Forberedelse
Før du begynner å koble til, må du forsikre deg om at du har følgende verktøy og materialer:
- Cat3 Keystone Jack
- Kategori 3 Twisted-Pair-kabel (eller kategori 5E/CAT6-kabel for stemme)
- Punch-down-verktøy (typisk 110-type eller krone-type)
- Trådstrippere
- Kabelbånd eller borrelås (for kabelstyring)
2. Stripping og administrere ledninger
Ved å bruke trådstrippere, striper du forsiktig omtrent 1-1,5 tommer av den ytre kabelkakken, og pass på ikke å skade den indre isolasjonen.
Untwist de vridde parene, retting og skille hver leder.
3. Bestem ledningsstandarden
Baksiden av en Cat3 Keystone Jack har typisk fargekoding trykt på den for å veilede deg om hvordan du kobler ledningene. For tale- og datatilkoblinger brukes ofte to ledningsstandarder: T568A og T568B.
For stemmeapplikasjoner (vanligst med CAT3): Selv om du kan følge enten T568A- eller T568B-datastandardene, i enkle telefonsystemer, er det vanlig å bare koble sentrum av to par (blå/hvitblå og oransje/hvit-orange), eller bare parene du trenger.
Nøkkeltips: Uansett hvilken standard du velger (a eller b), må du huske å opprettholde konsistens gjennom ledningsprosjektet ditt.
4. Punch-down-tilkoblinger
Plasser ledningene i de tilsvarende IDC -hakkene i henhold til fargekodingen på Jack (T568A eller T568B).
Bruk et krympingsverktøy for å presse ned vertikalt på hver ledning. Krympingsverktøyet legger ledningen inn i kontakten, samtidig som du kutter av overflødig ledning.
Forsikre deg om at hver ledning er sikkert gjennomboret gjennom isolasjonen og tilkoblet.
5. Testing og ryddighet
ENfter completing the connection, use a network tester (or a simple telephone line tester) to check the connection for continuity, ensuring that all wire pairs are properly connected and free of shorts or opens.
Bøy kablene forsiktig og bruk kabelbånd eller borrelås for å organisere og sikre dem for å redusere belastningen på Keystone Jack -tilkoblingspunktene.
Knip Cat3 Keystone Jack inn i veggplaten eller lapppanelet.
Mens CAT3 Keystone Jacks først og fremst serverer tradisjonell stemmekommunikasjon eller lavhastighetsapplikasjoner, er riktig installasjon grunnleggende for påliteligheten til hele kablingssystemet. Ved å følge standard ledningsprosedyrer og bruke de riktige verktøyene, kan du sikre at CAT3 -kablingsystemet ditt er stabilt og enkelt å administrere. Husk at konsistente ledningsstandarder og grundig testing er nøkkelen til en vellykket installasjon.
