Hvordan bruke kabelbehandler?

Hensikten med en Kabelbehogler

A Cable Manager er et maskinvaretilbehør designet for å organisere, rute og sikre kabler i et serverrack eller nettverkskabinett. For å bruke den trekker du ganske enkelt Ethernet-, fiber- eller strømkablene gjennom de angitte horisontale eller vertikale kanalene, og fester dem med krok-og-løkke-stropper eller de integrerte fingrene for å opprettholde riktig bøyeradius og luftstrøm. For å installere den, monterer du kabelmanageren til de vertikale monteringsskinnene på serverracket ved hjelp av de medfølgende mutterne og skruene, som vanligvis opptar 1U (1,75 tommer) vertikal plass for horisontale ledere eller festes til sideskinnene for vertikale enheter.

Hovedmålet er todelt: for å forhindre signalforringelse forårsaket av tette bøyer eller elektromagnetisk interferens og for å maksimere kjøleeffektiviteten ved å eliminere luftstrømhindringer forårsaket av sammenfiltrede kabler . I datasentre med høy tetthet kan riktig kabelhåndtering redusere kjølekostnadene med opptil 15 % og redusere feilsøkingstiden med over 50 %.

Slik bruker du Cable Manager: En praktisk veiledning

Å bruke en kabelmanager effektivt er mer enn bare å stappe ledninger inn i en kanal. Det innebærer strategisk planlegging for å sikre skalerbarhet, servicevennlighet og nettverksintegritet. Nedenfor er de praktiske trinnene for å bruke både horisontale og vertikale kabelforvaltere.

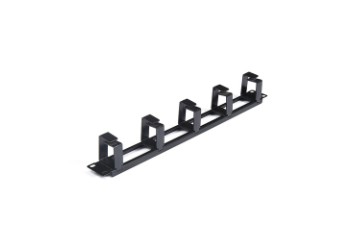

Horisontale kabelledere (1U eller 2U)

Vanligvis installert mellom patchpaneler eller brytere, fungerer horisontale ledere som det primære distribusjonspunktet for patching på frontsiden.

• Ruting: Kjør patchledninger fra bryterporten gjennom lederens fremre "fingre" eller dekkede kanaler. Sørg for at kablene går ut av manageren direkte inn i de tilstøtende patchpanelportene for å minimere utsatt slakk.
• Beskyttelse mot bøyeradius: For fiberoptiske kabler, sørg for at bøyeradiusen ikke faller under 30 mm (1,18 tommer). Bruk de angitte spolene eller de buede fingrene levert av lederen for å opprettholde denne radien. Overskridelse av bøyeradius kan forårsake mikrobøyninger, noe som øker dempningen med opptil 0,5 dB per hendelse.
• Segregering: Separer kobberkabler (Cat6/Cat6a) fra fiberkabler for å forhindre fysisk stress og forstyrrelser. De fleste ledere har avtagbare deksler som lar deg lage distinkte soner.

Vertikale kabelledere (fingerkanal)

Vertikale ledere er montert på sidene av stativet for å håndtere bulkkabling som går fra topp til bunn, kobles til brytere, servere eller ryggradsinfrastruktur.

• Ruting av ryggrad: Bruk den vertikale lederen til å samle kabler fra flere horisontale ledere. Før kabler fra fronten av stativet til bak- eller sidekanalene for å koble til aktivt utstyr.
• Slack Management: Oppbevar overflødig kabellengde i vertikallederen i stedet for å vikle den bak utstyret. Studier viser at riktig slakkhåndtering hos vertikale ledere reduserer luftstrømsbegrensningen med opptil 20 % sammenlignet med løse bunter.
• Merking: Merk alltid begge endene av kabelen før du fører gjennom den vertikale kanalen. Dette reduserer gjennomsnittlig gjennomsnittstid til reparasjon (MTTR) fra 30 minutter til under 5 minutter for kretssporing.

Slik installerer du Cable Manager: Trinn-for-trinn

Installasjon er en enkel mekanisk prosess, men presisjon er nøkkelen til å sikre den strukturelle integriteten til stativet og levetiden til installasjonen. Enten du arbeider med et 4-post serverrack eller et 2-post nettverksrack, gjelder følgende trinn.

Trinn 1: Bestem monteringssted

For horisontale ledere er de vanligvis installert mellom aktive komponenter (f.eks. Switch i U1, Cable Manager i U2, Patch Panel i U3). For vertikale ledere monteres de på siden av stativrammen, ofte i par (venstre og høyre).

Trinn 2: Klargjør rackskinnene

Identifiser om racket ditt bruker firkantede hull (vanlig for serverrack) eller gjengede hull (vanlig for telekomrack). For firkantede hull, sett inn burmuttere i de angitte monteringsplassene. Sørg for at mutterne er orientert med fjærklemmen på innsiden av skinnen for å forhindre glidning.

Trinn 3: Sikre enheten

Rett inn kabelholderens monteringsbraketter med hullene. Sett inn monteringsskruene (vanligvis M6 eller 12-24) og stram dem til for hånd. Når de er justert, stram dem til en tettsittende passform— Overstramming kan strippe gjengene eller deformere chassiset, spesielt i plastenheter med høy tetthet.

Vanlige spørsmål om Cable Manager: Ta opp vanlige bekymringer

Nedenfor er de oftest stilte spørsmålene angående kabelhåndtering, med presise svar basert på industriens beste praksis og produksjonsstandarder.

1. Hva er forskjellen mellom en "skjærestang" og en "fingerkanal"?

En snørestang er en enkel metallstang som hovedsakelig brukes til å feste bunter med borrelås, og tilbyr ingen individuell kabelseparasjon. En fingerkanal (standard Cable Manager) har individuelle "fingre" eller ringer som skiller kabler, gir overlegen bøyeradiuskontroll og tillater individuelle kabelbevegelser uten å forstyrre tilstøtende kabler.

2. Hvor mye plass bør jeg ha mellom kabelforvaltere og aktivt utstyr?

Ideelt sett installerer du en 1U kabelbehandler rett ved siden av (over eller under) hvert patchpanel eller bryter. For tette fiberinstallasjoner foretrekkes ofte en 2U manager. Ved å opprettholde en klaring på 1-tommers (25 mm) foran lederdørene sikres riktig luftstrøm for kjølesystemer fra front til bak.

3. Kan jeg bruke plastkabelforvaltere for fiber med høy tetthet?

Ja, men du må sørge for at plasten er klassifisert som flammehemmende (UL 94V-0). Plastforvaltere av høy kvalitet, som de som produseres av Simante, er konstruert for å håndtere fiber med høy tetthet og samtidig opprettholde strukturell integritet. I anlegg som krever seismisk sertifisering, anbefales vertikale metallforvaltere på grunn av deres høyere strekkfasthet (typisk >500 lbs lastekapasitet).

4. Kommer kabelforvaltere i tilpassede størrelser?

Absolutt. Som en profesjonell produsent spesialiserer Yuyao Simante Network Communication Equipment Co., Ltd. på skreddersydde kabelforvaltere. Med over 10 vanlige og tilpassede produksjonslinjer og 10 sett med helautomatiske sprøytestøpemaskiner , kan vi produsere ledere i spesifikke dybder, farger (f.eks. svart, hvit, tilpassede RAL-koder) og materialer for å matche dine eksakte datasenter estetiske og romlige krav. Vårt anlegg opprettholder en stabil årlig produksjon på mer enn 9 millioner enheter , som sikrer skalerbarhet for storskala distribusjoner.

Hvorfor kvalitet er viktig: Ingeniørarbeid og støtte

Å velge en kabelbehandler av høy kvalitet påvirker de totale eierkostnadene. Underordnede enheter kan ha skarpe kanter som skader kabelkapper eller plast som blir sprø over tid. Simantes tilnærming sikrer at kvalitet er garantert ved designkilden gjennom et modent forsknings- og utviklingssystem.

Med et dedikert team av mer enn 10 ingeniører og over 30 heltidsansatte teknisk personell , fokuserer vi på kontinuerlig forbedring. Vår fabrikk benytter 10 sett med helautomatiske sprøytestøpemaskiner and 20 semi-automatic units for å sikre konsistens i kritiske dimensjoner, for eksempel avstanden mellom fingrene (vanligvis 1,2 tommer for å imøtekomme RJ45-kontakter med høy tetthet).

Simante leverer spesialiserte integrerte løsninger for kundene for å sikre at den oppfyller kundens krav. Enten du trenger en enkel 1U horisontal manager eller en kompleks tilpasset vertikal løsning for et hyperskala datasenter, støtter den avanserte Cable Manager fabrikkinfrastrukturen prosjektet ditt fra design til levering.

• Produksjonskapasitet: 9 millioner enheter årlig for å støtte store anskaffelser.
• Automatisering: 8 automatisk installerte maskiner sikrer jevn monteringskvalitet.
• Tilpasning: Komplette nettverkskablingsløsninger som integrerer design, utvikling, salg og service.

Ved å investere i konstruert kabelhåndtering fra en pålitelig produsent, sikrer du at nettverksinfrastrukturen din forblir skalerbar, brukbar og effektiv i hele livssyklusen.
