Hva er et fiberoptisk patchpanel og hvordan fungerer det?

Et strukturert kablingssystem er en stogardisert nettverksinfrastruktur som bruker patchpaneler, keystone-kontakter, frontplater og kontakter for å organisere tale-, data- og fiberoptiske forbindelser inne i en bygning eller et datasenter. I stedet for å kjøre individuelle kabler direkte til endeenheter, ruter et strukturert kablingssystem kabling til sentraliserte distribusjonspunkter, for eksempel et patchpanel eller fiberdistribusjonspanel, hvor tilkoblinger kan testes, omorganiseres eller utvides uten å forstyrre resten av nettverket. Denne tilnærmingen er definert av vidt refererte standarder, inkludert ANSI/TIA-568 and ISO/IEC 11801 , som spesifiserer ytelseskrav for kobberkategorier som Cat5e, Katt6 og Cat6a, samt testkriterier referert til for fiberoptiske kontakter. Et godt planlagt strukturert kablingssystem kombinerer typisk en nettverkskablingsløsning bygget av kobberpatchpaneler, RJ45 keystone-kontakter, nettverksfrontplater og fiberoptiske patchpaneler, som alle jobber sammen for å støtte Ethernet, tale- og videotrafikk. Fordi disse komponentene generelt følger vanlige mekaniske standarder, kan strukturerte kabelprodukter fra forskjellige produksjonsserier vanligvis blandes i samme stativ eller veggskap, noe som forenkler langsiktig vedlikehold og fremtidige oppgraderinger.

Fiberoptiske patchpaneler spiller en sentral rolle i dette rammeverket når et nettverk trenger å strekke seg utover lengdegrensene for kobberkabler eller krever ekstra båndbredde for ryggrads- og datasenterkoblinger. Et fiberoptisk patchpanel, noen ganger kalt et ODF patchpanel eller fiberdistribusjonspanel, er punktet der innkommende fiberoptiske kabler skjøtes eller kobles til patchkabler som fortsetter til switcher, servere eller annet nettverksutstyr. Avsnittene nedenfor ser på hvordan strukturerte kablingskomponenter velges, hvordan et fiberoptisk patchpanel typisk er konfigurert, og hvilke installasjonspraksis som hjelper til med å holde både kobber- og fiberoptiske segmenter av en nettverkskabelløsning i drift pålitelig over tid.

Kjernekomponenter i et strukturert kablingssystem

Et strukturert kablingssystem er vanligvis organisert i et lite antall komponentkategorier, hver produsert for å møte definerte mekaniske og elektriske krav. Tabellen nedenfor oppsummerer de primære strukturerte kablingssystemkomponentene som det refereres til gjennom denne artikkelen, inkludert patchpaneltyper, keystone-kontakter, frontplater og koblingsutstyr. Å forstå rollen til hver enkelt strukturert kablingsproduktkomponent hjelper installatører med å velge kompatible deler og hjelper anleggsledere med å planlegge kapasitet for fremtidig vekst. I de fleste kommersielle installasjoner er disse komponentene kombinert inne i et veggmontert eller stativmontert kabinett, med kabler ført gjennom dedikerte styringsbrett for å redusere belastningen på koblinger.

Fiberoptisk patchpaneldesign, portkonfigurasjoner og rackmonteringsalternativer

Et fiberoptisk patchpanel og en optisk distribusjonsramme, ofte forkortet til ODF-panel, beskriver nært beslektet utstyr som brukes til å organisere fiberforbindelser, selv om begrepene noen ganger brukes litt forskjellig på tvers av regioner og leverandører. I generell bruk refererer et fiberpatchpanel til et kompakt rackmontert eller veggmontert kabinett som har et begrenset antall porter, vanligvis brukt i et telekomrom, et gulvfordelingsskap eller et lite datasenter. Et ODF-panel beskriver vanligvis en større ramme, ofte med flere uttakbare skuffer, brukt på et sentralt kontor, headend eller større datasenter for å administrere høyere fibertall. Både en fiber ODF og et standard fiberpanel utfører den samme underliggende funksjonen, som er å beskytte fusjonsskjøter eller koblet fiber, distribuere innkommende og utgående fiberkjerner, og gi et stabilt, merket punkt for testing og lapping. Fordi terminologien varierer, rådes kjøpere som vurderer et fiberdistribusjonspanel generelt til å bekrefte portantall, skuffkonfigurasjon og koblingstype i stedet for å stole på produktnavnet alene.

Fiberoptiske patchpaneler produseres vanligvis i 12, 24, 48 og 96 kjernekonfigurasjoner, med noen fiberoptiske patchpaneldesign med høy tetthet som støtter enda høyere antall for datasenterapplikasjoner. Portantall er vanligvis tilpasset rackenhetshøyden på kabinettet, siden hver 1U rackplass vanligvis kan romme et definert antall adapterposisjoner avhengig av adaptertype og skuffdesign. Et 24-ports fiberoptisk patchpanel er et vanlig valg for mindre telekomrom og FTTH-distribusjonspunkter, mens høyere porttall oftere velges for datasenter- og sentralkontorapplikasjoner. Rackmonterte fiberoptiske patchpaneldesign er beregnet for installasjon i et standard 19-tommers utstyrsstativ, mens veggmonterte versjoner brukes i mindre rom som gulvfordelingsbokser eller FTTH-tilgangspunkter der et komplett stativ ikke er praktisk.

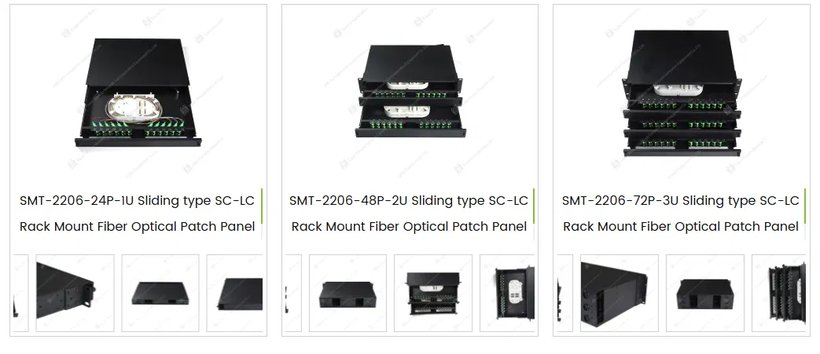

Bildet ovenfor viser en serie montert fiberoptisk patchpanel produsert av Yuyao Simante Network Communication Equipment Co., Ltd., som illustrerer hvordan portteller skaleres med kabinetthøyde. 1U-versjonen rommer 24 porter, 2U-versjonen rommer 48 porter, og 3U-versjonen har plass til 72 porter, etter en skyveskuffdesign som lar frontbrettet strekke seg utover for skjøting, lapping og vedlikehold uten å fjerne panelet fra stativet. Hver enhet bruker SC- eller LC-adaptere montert på frontpanelet, med skjøtebrett og fiberhåndteringsfunksjoner plassert inne i skuffen for å beskytte fiberbøyeradius og redusere risikoen for fiberskade under service. Denne typen glidende type SC LC fiber patch panel ODF er ment å forenkle bevegelser, tillegg og endringer i miljøer der teknikere trenger gjentatt fysisk tilgang til skjøter og koblinger. Rackmonterte fiberoptiske patchpanelprodukter av denne typen er vanligvis installert i telekomrom, datasentre, ISP-sentralkontorer og FTTH-distribusjonspunkter hvor organisert, brukbar fiberterminering er nødvendig.

Båndbreddeytelse for kobberkablingskategorier som brukes med Keystone-kontakter og patchpaneler

Kobberstrukturert kablingsytelse er definert av kategoriklassifiseringer etablert under ANSI/TIA-568 og ISO/IEC 11801, som spesifiserer en minimumsfrekvensbåndbredde for hver kabel- og tilkoblingsmaskinvarekategori. I henhold til disse standardene er Kategori 5e-kabling vurdert for 100 MHz , Kategori 6 kabling er klassifisert for 250 MHz , Kategori 6a kabling er klassifisert for 500 MHz , og Kategori 8-kabling er klassifisert for 2000 MHz . Fordi et patchpanel, en Cat6 keystone jack og en RJ45 keystone jack alle er en del av samme kanal, må hver komponent i koblingen, fra patch panel cat6 porten til keystone jack cat6 termineringen til RJ45 hannkontakten i utstyrsenden, oppfylle eller overgå kategorivurderingen for at koblingen skal fungere som tiltenkt. Diagrammet nedenfor illustrerer hvordan båndbreddekapasiteten øker på tvers av disse kategoriene, noe som bidrar til å forklare hvorfor mange kablingsløsninger for bedriftsnettverk har skiftet mot kategori 6 og kategori 6a maskinvare for nye installasjoner. Å velge maskinvare for patchpanel og keystone-jack som er vurdert for samme eller høyere kategori enn den installerte kabelen, er en mye fulgt praksis blant produsenter og installatører av strukturerte kablingsprodukter, siden feilaktige komponenter kan begrense den oppnåelige båndbredden til hele koblingen.

Tabellen ovenfor sammenligner minimumsbåndbreddevurderingen for fire vanlige kobberkablingskategorier som definert av ANSI/TIA-568 og relatert ISO/IEC 11801-dokumentasjon. Kategori 5e, som fortsatt finnes i mange eldre kontorinstallasjoner, støtter en båndbredde på 100 MHz og er generelt assosiert med Gigabit Ethernet ved standard kabellengder. Kategori 6 dobler dette tallet til 250 MHz og kan støtte 10 Gigabit Ethernet over kortere kanallengder, noe som er en av grunnene til at Cat6 keystone jack og patch panel cat6 maskinvare fortsatt er mye spesifisert i nye nettverkskabelløsningsprosjekter. Kategori 6a utvider båndbredden til 500 MHz og legger til tettere kontroll av fremmed krysstale, slik at 10 Gigabit Ethernet kan kjøre over hele 100 meter kanallengden som er tillatt av standarden. Kategori 8, vurdert til 2000 MHz, er hovedsakelig beregnet på svært korte datasenterforbindelser i stedet for generell kontorkabling. Fordi båndbreddekravene har en tendens til å øke etter hvert som nettverk oppgraderes, ser mange anleggsledere etter produsenter av patchpaneler og keystone-jack hvis produktlinjer tilbyr en klar oppgraderingsvei fra Cat6 til Cat6a maskinvare innenfor samme fotavtrykk.

Koblingstyper for fiberoptiske patchpaneler: SC, LC, FC og ST

Fiberoptiske patchpaneler er bygget rundt et lite antall standardiserte koblings- og adaptertyper, oftest SC, LC, FC og ST. SC-koblinger bruker en push-pull-låsemekanisme og en relativt stor 2,5 millimeter hylse, og er fortsatt vanlig i telekom- og bedriftsfiberdistribusjonspanelapplikasjoner. LC-kontakter bruker en mindre 1,25 millimeter hylse med en lignende låsestil, som tillater omtrent to ganger porttettheten til SC-kontakter innenfor samme panelbredde, noe som gjør LC til et hyppig valg for datasenterdesign med fiberoptiske patchpaneler med høy tetthet. FC-koblinger bruker en gjenget kopling som gir en sikker mekanisk tilkobling og er fortsatt spesifisert i enkelte eksterne anlegg og testmiljøer der vibrasjonsmotstand er en prioritet. ST-koblinger bruker en fjærbelastet vrilåsmekanisme og var historisk vanlige i tidlige multimodus fiberoptiske patchpaneler, selv om nyere prosjekter oftere spesifiserer SC- eller LC-maskinvare.

Optisk ytelse for disse koblingstypene blir ofte evaluert mot kriterier som er referert til i Telcordia GR-326-CORE og IEC 61753-1, som beskriver testmetoder for innsettingstap, returtap og mekanisk holdbarhet for enkeltmodus fiberoptiske kontakter. Publiserte industrireferanser referert til på tvers av flere koblingsprodusenter beskriver vanligvis typisk maksimalt innsettingstap i området på omtrent 0,2 til 0,3 dB for fabrikkterminerte SC-, LC- og FC-kontakter under normale sammenkoblingsforhold. Ytelse for returtap er ofte benchmarked til 50 dB eller høyere for UPC-polerte kontakter og 60 dB eller høyere for APC-polerte kontakter, basert på samme kategori publiserte kilder. Mekanisk holdbarhet måles ofte ved minimum 500 paringssykluser under holdbarhetstesting av Telcordia GR-326-CORE-stil. Disse tallene representerer ofte refererte industrireferanser i stedet for garanterte verdier for et bestemt produkt, siden faktisk ytelse kan variere etter produsent, hylsekvalitet og felthåndtering.

Diagrammet ovenfor presenterer ofte refererte referanser for maksimalt innsettingstap i desibel for SC-, LC-, FC- og ST-kontakttyper, basert på publiserte industritestkriterier som Telcordia GR-326-CORE. SC-, LC- og FC-kontakter er ofte forbundet med maksimale innsettingstap-benchmarks nær 0,3 dB når de er riktig terminert og sammenkoblet under normale forhold. ST-koblinger, som er avhengige av en vrilåskobling i stedet for et push pull eller gjenget grensesnitt, er oftere forbundet med en litt høyere typisk benchmark nær 0,5 dB på grunn av forskjeller i innrettingstoleranse. Lavere innsettingstap betyr generelt at mindre optisk signal går tapt ved hvert tilkoblingspunkt, noe som blir mer betydningsfullt i fiber-ODF og fiberdistribusjonspanelapplikasjoner som inkluderer flere skjøte- og lapppunkter langs en enkelt kobling. Disse tallene er generelle industristandarder i stedet for spesifikasjoner som er garantert for et bestemt parti med koblinger, og faktiske resultater avhenger av hylsepoleringskvalitet, rengjøringspraksis og antall paringssykluser. Nettverksdesignere som planlegger et fiberpatchpanel for en lang ryggradskjøring, eller et datasenteroppsett med fiberoptisk patchpanel med høy tetthet, tar ofte med kumulativt innsettingstap på tvers av alle tilkoblingspunkter i deres samlede koblingsbudsjettberegninger.

Skalerbar porttetthet i rackmontert fiberoptisk patchpaneldesign

Stativmonterte fiberoptiske patchpaneler er vanligvis dimensjonert i standard rackenheter, vanligvis forkortet 1U, 2U eller 3U, med portantall skalering i henhold til hvor mange adapterposisjoner og skjøtebrett som passer inn i hver enhet med vertikal rackplass. Serien med glidebrett fiberoptisk patchpanel som er referert til tidligere i denne artikkelen, følger dette mønsteret, og tilbyr en 24-ports konfigurasjon i et 1U-kabinett, en 48-portskonfigurasjon i et 2U-kabinett og en 72-portskonfigurasjon i et 3U-kabinett. Denne typen skalering gjør det mulig for et anlegg å planlegge kablingskapasitet på forhånd, velge et 24-ports rackmontert fiberoptisk patchpanel for et mindre telekomrom eller et panel med høyere portantall for et datasenter-ryggrad uten å endre den generelle paneldesignen eller adaptertypen. Fordi hver ekstra rackenhet legger til et proporsjonalt antall porter i denne designen, kan planleggere estimere fremtidige kapasitetsbehov etter rackplassbudsjett i stedet for å evaluere en helt annen fiberpanelproduktlinje for hver prosjektstørrelse.

Diagrammet ovenfor viser hvordan portantall skalerer med stativenhetshøyde for en representativ fiberoptisk patchpanelserie med glidebrett, basert på 1U-, 2U- og 3U-konfigurasjonene som det refereres til i denne artikkelen. 1U-kabinettet har plass til 24 porter, 2U-skapet har plass til 48 porter, og 3U-skapet har plass til 72 porter, noe som reflekterer en proporsjonal økning på 24 porter for hver ekstra rackenhet med høyde i denne spesielle skyveskuffdesignen. Denne typen forutsigbar skalering er nyttig når man sammenligner et fiberpatchpanel med alternative panelstiler som kan pakke porter mindre effektivt eller som mangler et skyvebrett for skjøtetilgang. Fasiliteter med begrenset stativplass favoriserer ofte høyere porttetthet per stativenhet, siden det reduserer antallet kabinetter som trengs for å avslutte et gitt fiberantall. Samtidig krever paneler med svært høy porttetthet nøye intern fiberstyring for å bidra til å bevare minimum bøyeradius, så portantall er bare én faktor å veie sammen med skjøtebrettdesign og kabelrutingsfunksjoner når du velger et fiberdistribusjonspanel.

Bransjetrender former strukturert kabling og distribusjon av fiber

Etterspørselen etter strukturerte kablingssystemkomponenter, inkludert patchpaneler, keystone-kontakter og fiberoptiske patchpaneler, har blitt formet de siste årene av den fortsatte utvidelsen av datasentre, skyinfrastruktur og fiber til hjemmet. I følge en industrimarkedsundersøkelsesrapport ble det globale markedet for strukturert kabling estimert til å overstige 20 milliarder amerikanske dollar i 2025, med en anslått sammensatt årlig vekstrate på nær 8 prosent gjennom midten av 2030-årene, hovedsakelig knyttet til utvidelse av datasenter og skyinfrastruktur. Den samme kategorien av markedsanalyse har bemerket at lokalnettverksapplikasjoner historisk sett har stått for et flertall av installert strukturert kablingsvolumet etter inntekt, mens datasenterapplikasjoner representerer et av de raskere voksende segmentene ettersom organisasjoner fortsetter å utvide server- og lagringskapasiteten. Fiber til hjemmet-programmene har også bidratt til etterspørselen etter FTTH fiberdistribusjonspanelløsninger, siden hver ny abonnentforbindelse typisk krever et dedikert skjøte- eller patchpunkt ved et distribusjonspanel mellom utvendig plantefiber og kundens lokaler. Disse trendene antyder at både kobberfokuserte strukturerte kabelprodukter, slik som Cat6 keystone-jack- og patchpanel-maskinvare, og fiberoptiske patchpanelprodukter sannsynligvis vil forbli relevante ettersom nettverk fortsetter å utvide seg på tvers av kobber- og fibersegmenter parallelt.

Diagrammet ovenfor illustrerer en omtrentlig fordeling av utplassering av strukturert kabling etter applikasjonskategori, basert på publiserte markedsundersøkelsesestimater i stedet for en enkelt bekreftet global folketelling. Utrullinger av lokalnettverk, som dekker typiske kontor- og bedriftsmiljøer, har historisk sett representert den største enkeltandelen av strukturert kablingsvolum, i samsvar med den brede tilstedeværelsen av patchpaneler, keystone-kontakter og frontplater på tvers av vanlige kommersielle bygninger. Datasenterapplikasjoner representerer en mindre, men generelt raskere voksende andel, noe som gjenspeiler skiftet mot serverrom med høyere tetthet og skyinfrastruktur som ofte er tyngre avhengig av fiberoptiske patchpaneler og fiberdistribusjonspanelprodukter med høy tetthet. Den resterende andelen inkluderer andre applikasjoner som industri-, bolig- og spesialiserte telekommiljøer, som varierer betydelig etter region og prosjekttype. Fordi markedsestimatene varierer mellom forskningsleverandører, bør prosentene vist her leses som en generell illustrasjon av relativ skala i stedet for et presist tall for et bestemt år eller område. Dette generelle mønsteret er en grunn til at mange produsenter av strukturerte kablingsprodukter opprettholder parallelle produktlinjer som dekker både kobberpatchpanel og keystone-jack-hardware sammen med fiberoptiske patchpaneler og ODF-panelprodukter.

Installasjonspraksis for patchpaneler, frontplater og Keystone-jacks

Installasjon av strukturerte kablingssystemkomponenter følger generelt en lignende sekvens enten prosjektet involverer et kobberpatchpanel, en nettverksplate eller et fiberoptisk patchpanel, selv om den spesifikke termineringsmetoden er forskjellig mellom kobber- og fibermedier. Trinnene nedenfor beskriver en generell installasjonssekvens som vanligvis følges i kommersielle kablingsprosjekter, selv om lokale forskrifter, kabelprodusentens instruksjoner og prosjektspesifikasjoner alltid bør prioriteres fremfor generell beskrivelse.

1. Planlegg kabelruter og merk begge ender av hver kabelføring før installasjonen begynner, slik at tilkoblingen på patchpanelet cat6-porten eller fiberpaneladapteren samsvarer med den tilsvarende nettverksplaten eller vegguttaket.
2. Monter patchpanelet, blanke patchpanelfyllingsplater og kabelhåndteringsutstyr inne i stativet eller veggkabinettet, og la det være tilstrekkelig plass til kabelbøyeradius på baksiden av panelet.
3. Avslutt hver kobberkabel i en Cat6 keystone-kontakt eller RJ45-keystone-kontakt ved å bruke termineringsverktøyet spesifisert av jack-produsenten, og klikk deretter den ferdige keystone-kontakten inn i patchpanelet eller nettverkets frontplateåpning.
4. For et fiberoptisk patchpanel, rute innkommende fiber inn i skjøtebrettet eller adapterposisjonen, fullfør fusjonsskjøting eller kobling, og kle overflødig fiberlengde inne i brettet for å opprettholde minimum bøyeradius spesifisert for kabeltypen.
5. Test hver fullførte kobling med en passende kabelsertifiseringstester eller optisk tapstestsett før tilkoblingen tas i bruk, og noter resultatene for fremtidig referanse.
6. Merk foran på patchpanelet, frontplaten og fiberpanelportene tydelig, og samsvarer med dokumentasjonen som ble opprettet under planleggingsstadiet.

Kompatibilitetshensyn for fiber- og kobberkablingskomponenter

Fordi strukturerte kablingssystemkomponenter produseres av mange forskjellige produsenter, opprettholdes kompatibiliteten generelt gjennom overholdelse av vanlige mekaniske og elektriske standarder i stedet for gjennom en enkelt proprietær design. Keystone-jack, enten det er beskrevet som en Cat6 keystone-jack eller en generell rj45 keystone-jack, er bygget til et standardisert keystone-fotavtrykk, slik at jack fra forskjellige strukturerte kabelprodukter-komponentlinjer generelt kan settes inn i det samme patchpanelet eller nettverkets frontplateåpning. I fiberapplikasjoner er kompatibiliteten sentrert om adapter- og koblingstype i stedet for et keystone-fotavtrykk, så et fiberoptisk patchpanel fylt med SC-adaptere er generelt kompatibelt med SC-terminerte patch-ledninger og pigtails, mens et LC-befolket panel krever LC-terminerte ledninger, uavhengig av hvilken fiberpanelprodusent som produserte kabinettet. Kjøpere som vurderer en fiberoptisk patchpanelleverandør, en ODF patchpanelprodusent eller en stativmontert fiberpatchpanelfabrikk for et nytt prosjekt, anbefales generelt å bekrefte adaptertype, portantall og stativenhetshøyde mot deres eksisterende kablingsanlegg før de legger inn en bestilling, siden feiltilpassede koblingstyper ikke kan sammenkobles uten en adapterkonvertering. Bekreftelse av disse detaljene på forhånd bidrar til å unngå omarbeiding og støtter en jevnere overgang når en eksisterende nettverkskablingsløsning utvides med ekstra patchpanel, keystone-jack eller fiberoptisk patchpanelkapasitet.

Om Yuyao Simante Network Communication Equipment Co., Ltd

Yuyao Simante Network Communication Equipment Co., Ltd er en profesjonell produsent av nettverkskablingsløsninger og optiske fiberprodukter, som integrerer design, utvikling, salg og service. I nesten 20 års tjeneste har selskapet fokusert på å møte kundenes behov gjennom anvendt ingeniørkompetanse, med sikte på å gi verdi til kundene fra de tidligste stadiene av prosjektkommunikasjon. Basert på et modent forsknings- og utviklingssystem, behandles produktkvalitetsstabilitet fra og med designstadiet. Selskapet har et teknisk team på mer enn 10 ingeniører og over 30 heltidsansatte tekniske medarbeidere som fortsetter å bidra med profesjonelle innspill til kvalitetsforbedring og produktoppdateringer, inkludert fiberoptisk patchpanel, keystone-jack, patchpanel og frontplate-produktlinjer som det refereres til gjennom denne artikkelen.
