Hva er nettverksdeksel og typer

A nettverk frontplate er et veggmontert panel installert i hjem, kontorer og datasentre som gir et rent, sikkert grensesnitt for tilkobling av nettverkskabler – som Ethernet eller fiberoptikk – til strukturerte kablingssystemer. Den fungerer som det synlige endepunktet for kabling i veggen, og aksepterer keystone-kontakter eller moduler som kobler interne ledninger til brukervendte porter. I stedet for å la kabler være synlige eller løst terminerte, organiserer og beskytter en nettverksdeksel tilkoblinger samtidig som den gir en profesjonell finish. Tilgjengelig i enkeltport til 6-ports eller flere konfigurasjoner, er frontplater en grunnleggende komponent i enhver strukturert nettverksinstallasjon.

Hva er en Nettverksdeksel

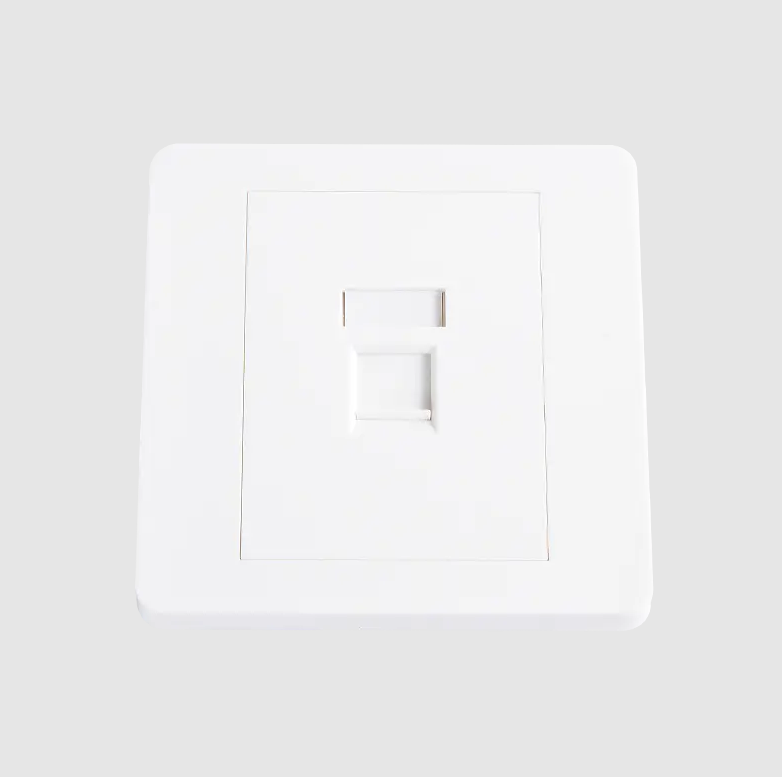

En nettverksfrontplate er en flat plate – vanligvis laget av plast eller metall – som monteres inntil en vegg eller overflate og inneholder en eller flere keystone-kontakter, RJ45-porter eller fiberadaptere. Den kobler den strukturerte kablingen i veggen til enheter som datamaskiner, telefoner eller brytere gjennom et enkelt plug-in-grensesnitt.

Frontplater brukes i bolignettverk, kommersiell IT-infrastruktur og industrielle miljøer. De monteres i veggbokser (også kalt bakbokser) som sitter innfelt i veggen og gir installasjonen et ferdig utseende. En viktig forskjell er at frontplaten i seg selv ikke terminerer ledninger – denne funksjonen tilhører keystone jack satt inn i frontplatens porter.

Vanlige applikasjoner inkluderer:

• Ethernet-datauttak i kontorer og hjem
• Telefontilkoblingspunkter
• Fiberoptiske termineringsplater på vegger
• Audio/video signal distribusjon i konferanserom
• USB- og HDMI-vegguttak i smarte bygg


Hovedtyper av Nettverksdeksels

Nettverksfrontplater kommer i flere forskjellige typer, som hver passer til forskjellige kablingsstandarder, portantall og installasjonsmiljøer. Å forstå forskjellene bidrar til å sikre riktig valg for et gitt prosjekt.

1. Keystone frontplate (modulær frontplate)

Den mest brukte typen, keystone frontplater godta utskiftbare keystone-kontakter i et snap-in-format. Denne modulariteten tillater at den samme frontplaten støtter Ethernet (Cat5e, Katt6, Cat6A), koaksial-, fiber-, USB- eller HDMI-kontakter ganske enkelt ved å endre den innsatte modulen. Portantall varierer vanligvis fra 1 til 6 porter per frontplate.

Keystone frontplater foretrekkes i kommersielle installasjoner fordi de tillater fremtidige oppgraderinger uten å erstatte hele stikkontakten – bare keystone-kontakten må byttes.

2. Frontplate med fast port

Frontplater med faste porter har integrerte, ikke-avtakbare porter innebygd direkte i platen. Disse er vanlige i eldre telefoninstallasjoner og rimeligere boligprosjekter. Selv om de er mindre fleksible enn keystone-typer, er de ofte mer økonomiske for engangsutplasseringer der kabeltypen ikke endres.

3. Fiberoptisk frontplate

Disse frontplatene er designet spesielt for fiberoptisk kabling, og inneholder LC-, SC-, ST- eller MTP/MPO-adaptere. De brukes i høyhastighetsmiljøer som datasentre, universitetscampus og bedriftsryggrad der dataoverføringshastigheter overstiger 10 Gbps . Fiberfrontplater må beskytte de optiske kontaktene mot støv og fysisk skade, så de inkluderer vanligvis støvhetter eller lukkede porter.

4. Overflatemontert frontplate

Der det ikke er praktisk å kutte i vegger – for eksempel i eldre bygninger, betongkonstruksjoner eller midlertidige installasjoner – er overflatemonterte frontplater festet direkte til veggoverflaten i stedet for innfelt i den. De kommer med en innebygd bakboks og er raskere å installere, men litt mer fremtredende visuelt.

5. Gulvboks / Undergulv Frontplate

Brukt i åpne kontorer og konferanserom, gulvboks frontplater er installert i forhøyede gulv eller betonggulv. De gir data-, strøm- og AV-tilkoblinger på skrivebordsnivå uten veggruting. En enkelt etasjes boks kan huse 4 til 12 porter , som kombinerer Ethernet-, strøm- og multimedieuttak i én enhet.

6. Multimedia / Kombinasjonsdeksel

Multimedia frontplater har plass til blandede signaltyper i én enkelt plate – for eksempel ved å kombinere RJ45 Ethernet-porter, HDMI, USB-A og 3,5 mm lydkontakter. Disse er spesielt populære i moderne konferanserom, klasserom og hjemmekinooppsett der flere tilkoblingstyper er nødvendig på ett uttak.

Sammenligning av vanlige nettverksdekseltyper

Nøkkelkomponenter i et nettverksdekselsystem

En komplett frontplateinstallasjon innebærer at flere komponenter arbeider sammen:

• Frontplate kropp : Den ytre platen i standardstørrelser som UK single (86×86mm), UK double (86×146mm), eller US 1-gang / 2-gang formater
• Keystone-jekker : Snap-in-moduler som terminerer Cat5e, Cat6, Cat6A eller fiberkabler og aksepterer RJ45-plugger eller fiberkontakter
• Bakboks / veggboks : Et innfelt hus montert inne i veggen som frontplaten skrus fast på
• Portetiketter / ikoner : Identifikasjonsmarkører, fargekodet eller tekstmerket, for å skille data-, tale- eller AV-porter
• Støvhetter : Beskyttelsesdeksler for ubrukte porter, spesielt kritisk i fiberoptiske applikasjoner

Nettverksdeksel Standarder og kabelkategorier

Ytelsen til en nettverksdekselinstallasjon er bare så god som kablingen og keystone-kontaktene som brukes i den. Frontplatene må tilpasses kabelkategorien som brukes:

• Cat5e : Støtter opptil 1 Gbps ved 100MHz; egnet for de fleste bolig- og grunnleggende kommersielle nettverk
• Cat6 : Støtter opptil 1 Gbps ved 250MHz med bedre krysstaleytelse; mye brukt i moderne kontorinstallasjoner
• Cat6A : Støtter opptil 10 Gbps ved 500MHz ; kreves for miljøer med høy tetthet og PoE-applikasjoner
• Katt8 : Støtter opptil 40 Gbps at 2000MHz over short distances; used in data center top-of-rack applications
• Fiber (OM3/OM4/OS2) : Støtter 10G til 100G over lengre avstander; krever fiberspesifikke keystone-adaptere

Standardorganer som TIA-568 (Nord-Amerika) og ISO/IEC 11801 (internasjonalt) definerer kanalytelseskrav som frontplater og jack må oppfylle for å oppnå sertifiserte strukturerte kablingsinstallasjoner.

Hvordan velge riktig nettverksdeksel

Valg av riktig frontplate avhenger av flere praktiske faktorer:

Porttelling

Bestem hvor mange tilkoblinger som trengs på hvert sted. En standard skrivebordsarbeidsstasjon krever vanligvis 2 porter (én data, en ekstra eller stemme), mens en AV-stasjon i klasserommet kan trenge 4–6 porter. Unngå å overspesifisere for å holde vegggjennomføringer håndterbare.

Installasjonsmiljø

For nybygg eller renovering tilbyr in-wall keystone frontplater den reneste finishen. For eksisterende bygninger der veggføring ikke er mulig, eliminerer alternativer for overflatemontering behovet for å jage kabler gjennom vegger. Industrielle og utendørs miljøer krever IP-klassifisert (f.eks. IP44 eller IP55) frontplater med støv- og fuktbeskyttelse.

Kabeltype og hastighetskrav

Match keystone-kontakter til kabelkategorien som kjøres. Installering av Cat6A-jacks i en Cat5e-infrastruktur sløser med investeringer, mens montering av Cat5e-jacks i en Cat6A-installasjon skaper en ytelsesflaskehals ved uttaket – det svakeste leddet definerer kanalens maksimale hastighet.

Estetiske og regulatoriske standarder

I regulerte miljøer som helsetjenester eller offentlige fasiliteter, kan det hende frontplater må være i samsvar med spesifikke fargekodingsstandarder eller brannklassifiserte veggmonteringskrav. Kommersielle rom spesifiserer ofte en konsistent finish (hvit, elfenben eller børstet stål) for å matche interiørdesignstandarder.

Nettverksdeksel vs. patchpanel: nøkkelforskjeller

Et vanlig forvirringspunkt er å skille en nettverksfrontplate fra et patchpanel. Mens begge avslutter strukturert kabling, varierer rollene deres betydelig:

• Frontplate : Installert ved brukerens endepunkt (pult, vegg, gulv); gir 1–6 porter per plassering; kobler sluttenheter til kabling i veggen
• Patch panel : Installert i nettverksstativet eller telekommunikasjonsrommet; konsoliderer alle kabelføringer i veggen (ofte 24 til 48 porter per panel ); kobles til brytere via patch-kabler

Sammen danner frontplaten og patchpanelet de to endene av en strukturert kablingskanal, med den horisontale kabelen i veggen som går mellom dem.

Praktiske monteringstips

Riktig installasjon sikrer både ytelse og lang levetid:

1. Dra alltid minst 30 cm kabelslakk inne i bakboksen for å tillate re-terminering hvis en jekk svikter
2. Oppretthold parvridning så nær termineringspunktet for keystone-jekken som mulig – å løsne mer enn 13 mm (0,5 tommer) forringer Cat6- og Cat6A-ytelsen
3. Merk hver port tydelig på både frontplaten og den korresponderende patchpanelporten ved å bruke et konsekvent nummereringsskjema (f.eks. F1-D1 = etasje 1, skrivebord 1)
4. Bruk støvhetter på ubrukte keystone-spor for å forhindre at rusk samler seg inne i bakboksen
5. For fiberinstallasjoner, rengjør alle koblinger med passende verktøy før testing; forurensede fiberender er de ledende årsak til fiberkoblingsfeil
6. Test hvert fullførte uttak med en kabelsertifisert (ikke bare en kontinuitetstester) for å bekrefte at kanalen oppfyller den nødvendige TIA- eller ISO-standarden
