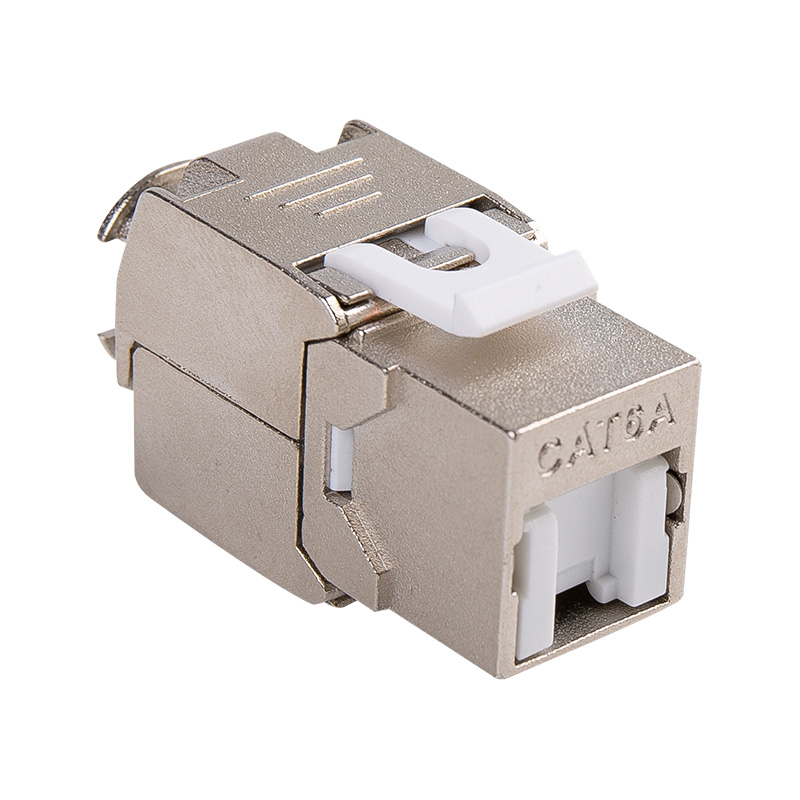

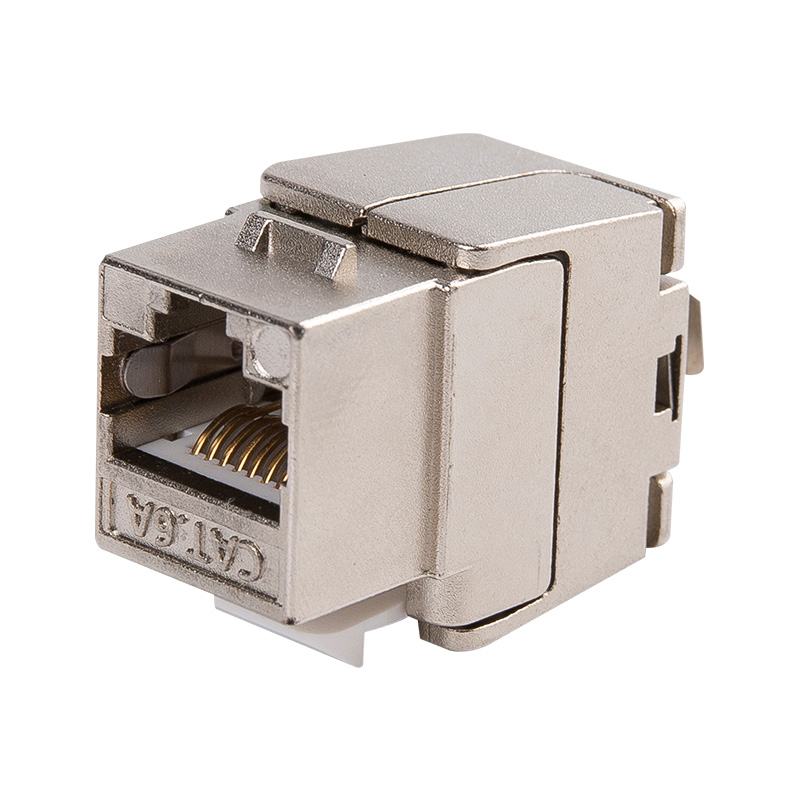

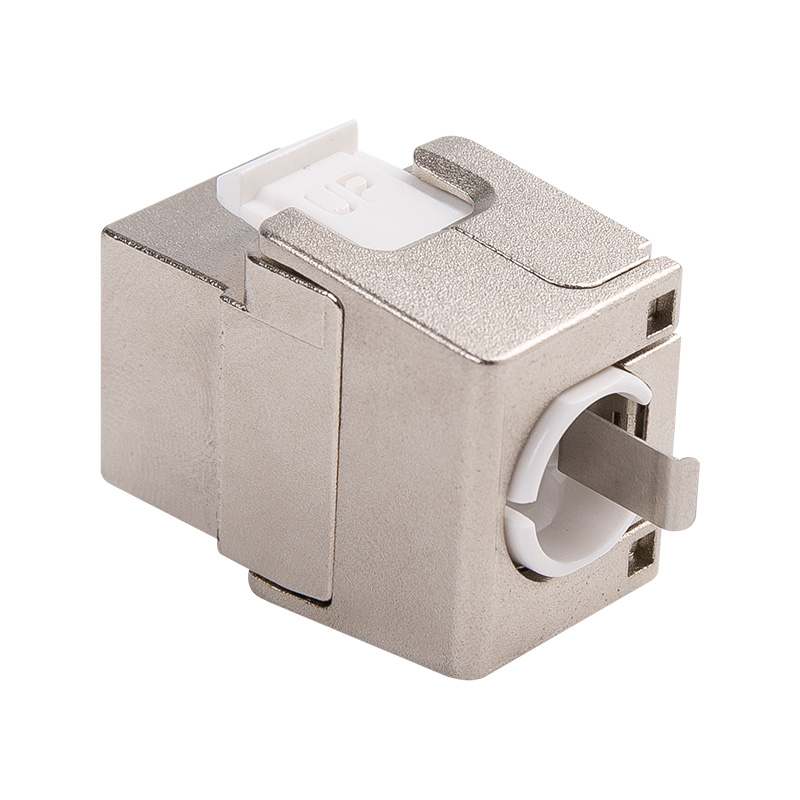

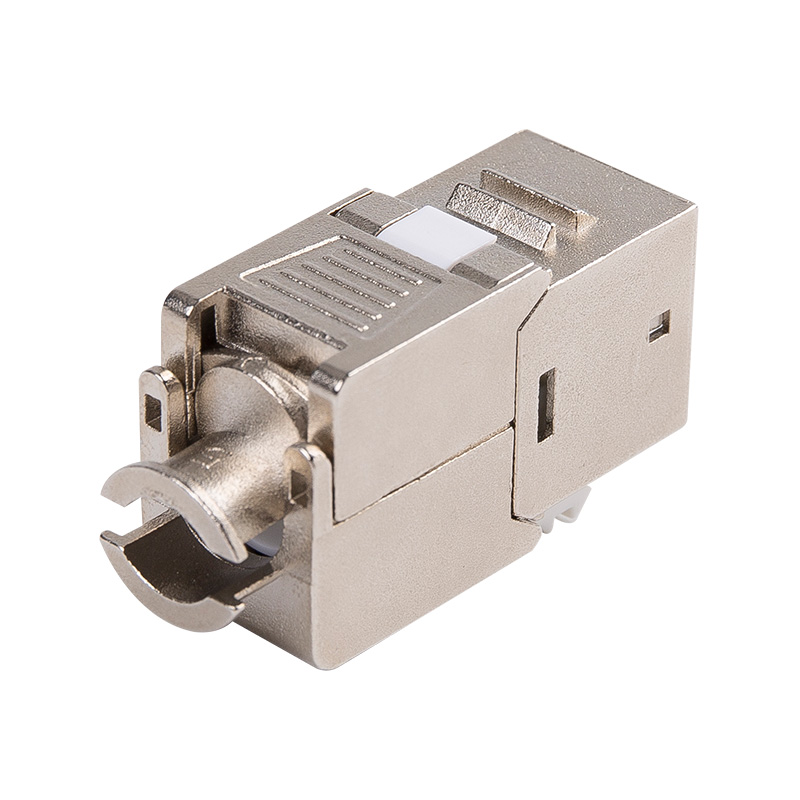

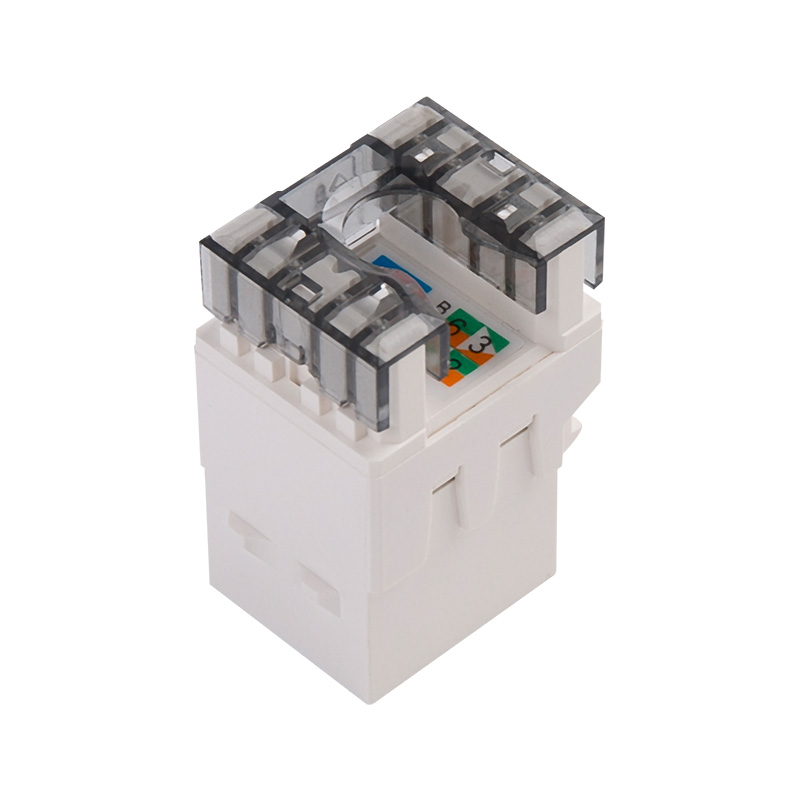

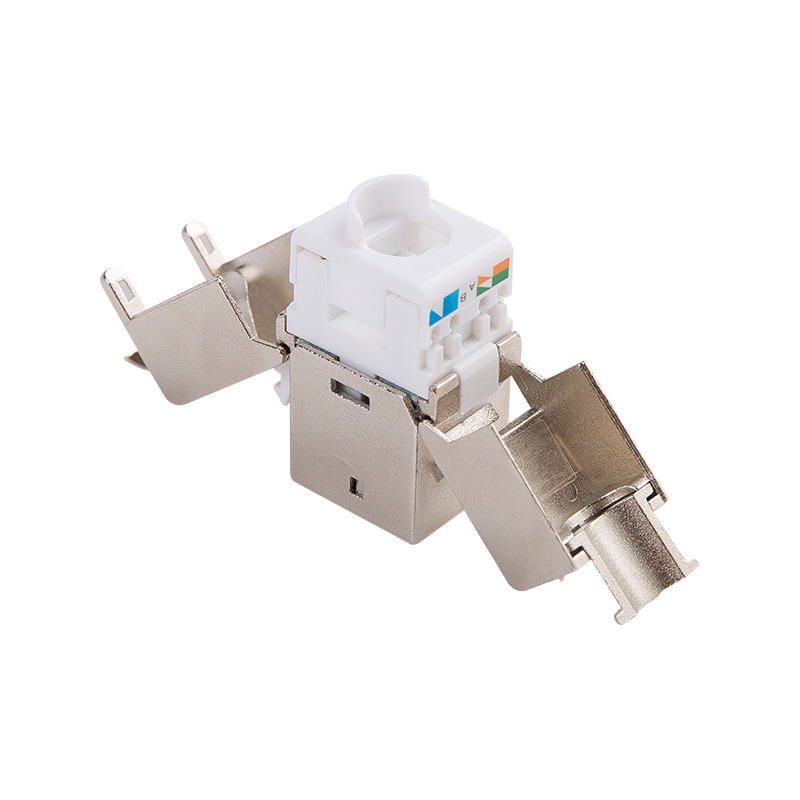

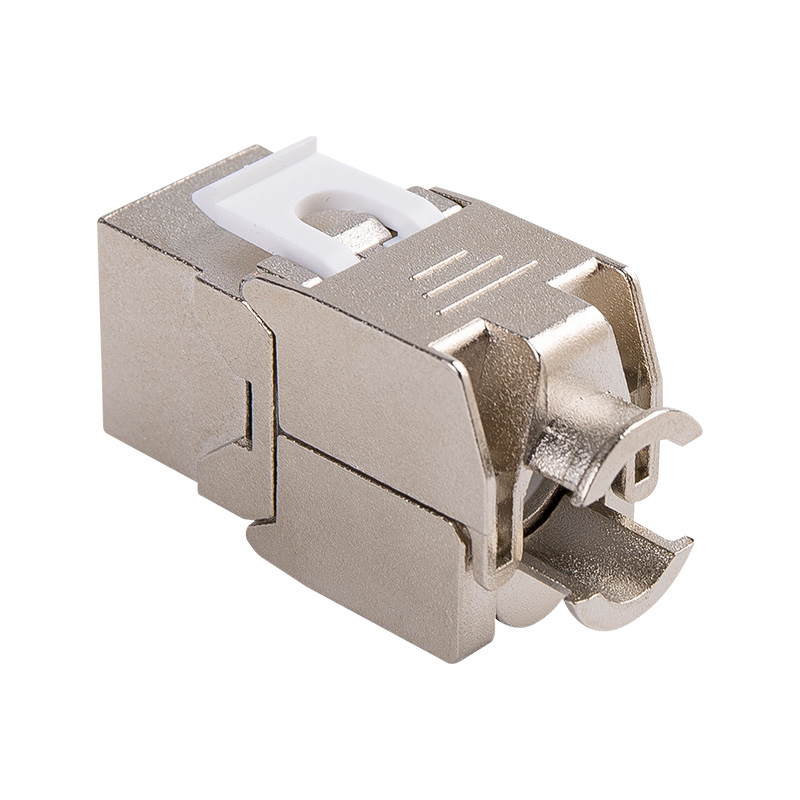

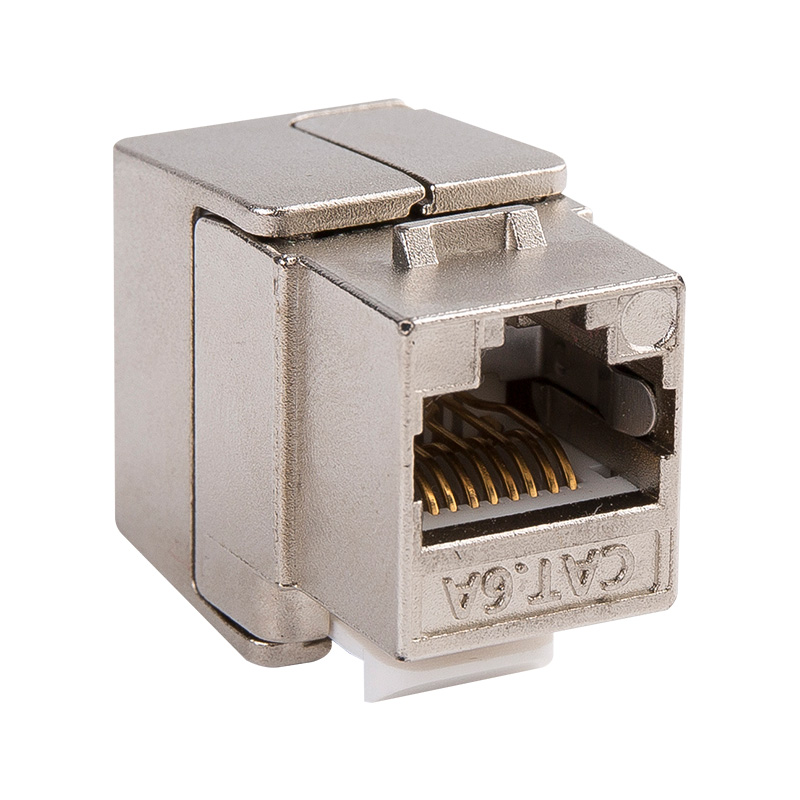

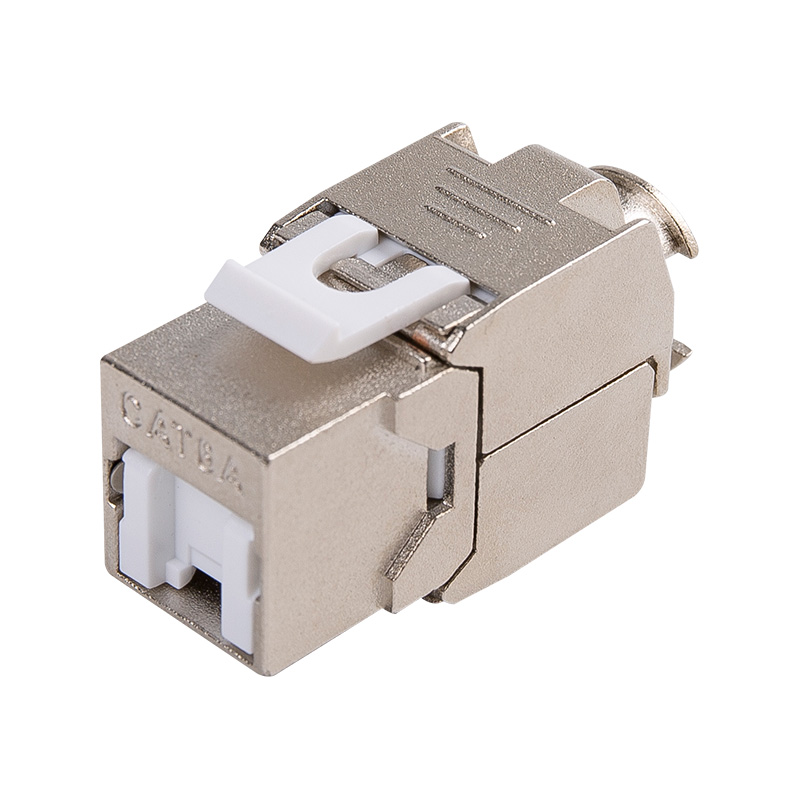

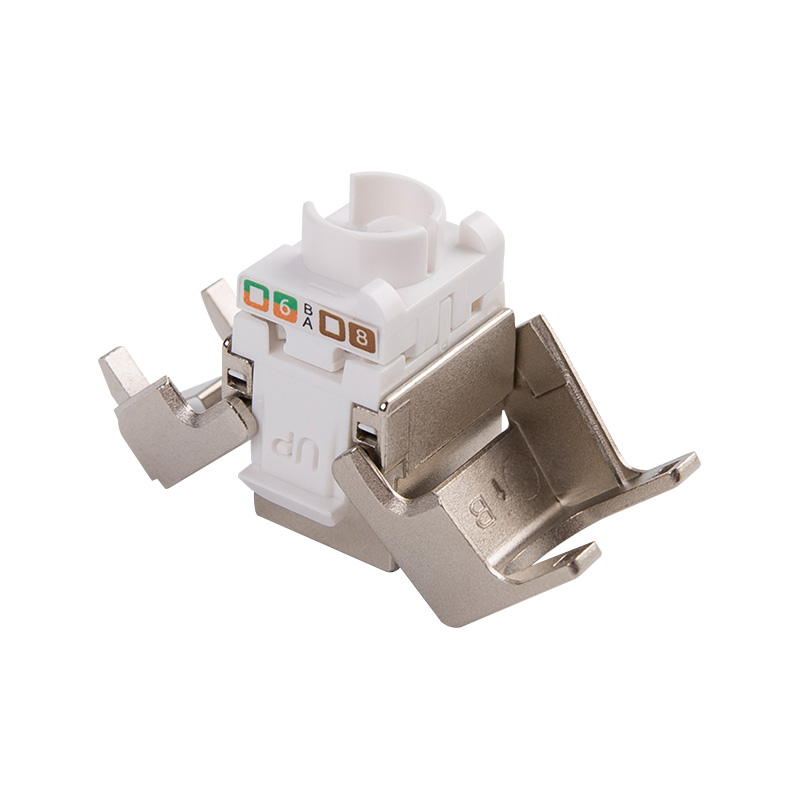

INDIVIDUELL Cat6a Keystone Jack

Hjem / Produkter / Kobbersystem / Keystone Jack / Cat6a Keystone Jack

Produksjon

DETALJER

Cat6a Keystone Jack Produsenter

En CAT6A Keystone Jack er en type Keystone -knekt som er designet for å støtte CAT6A -standarden for Ethernet -nettverk. CAT6A (kategori 6A) er en høyere ytelsesversjon av standard CAT6 (kategori 6) -kabel og er i stand til høyere hastigheter og større båndbredde.
En Keystone Jack er en liten, modulær kontakt som kan brukes til å avslutte enden av en kabel. Keystone Jack er designet for å passe inn i en keystone veggplate eller lapppanel, som gir et sentralt sted for tilkobling og kobling av kabler. Cat6a Keystone Jack inneholder vanligvis en serie ledende pinner som brukes til å lage forbindelser med ledningene inne i kabelen.
CAT6A Keystone Jacks er designet for å støtte høyhastighetsdataoverføring og brukes vanligvis i datasentre, serverrom og andre nettverksmiljøer med høy ytelse der høyhastighetsdataoverføring og lav krysning er kritiske. De støtter også 10Gigabit Ethernet Standard, som gjør den egnet for applikasjoner med høy båndbredde.
CAT6A Keystone Jack er bakoverkompatibel med CAT6, CAT5E og CAT5 -kabler, noe som gjør den egnet for å oppgradere eksisterende kablinginfrastruktur.
1.19 "Rack Mount Standard, solid, lett å installere design, og forbedrer arbeidseffektiviteten kraftig; kompatibel med 19" utstyrsstativ, skap og veggmonteringer.
2. Fronten på de 24 portene er merket med etiketter for praktisk portidentifikasjon; Ryggen har en kabelbehandler, som effektivt kan lede kabelen til termineringspunktet.
3. Tilkoblingsmetode: RJ45 Jack med Jumper, IDC avsluttet med horisontale ledninger. Kontaktkontakten vedtar høy og lav dislokasjonsteknologi, noe som effektivt reduserer den nærmeste kryssingsverdien. 360-graders allround skjoldskalldesign for å forhindre EMC elektromagnetisk interferens. Det bakre dekselet på skjermdekselet er festet med en ikke-skrue-design, som er praktisk og raskt å installere.
4. Miljøkrav: oppfyller ROHS -standarder.
5. Materiell introduksjon: Dette lapppanelproduktet brukes til å koble lednings- og arbeidsområdet ledninger i samme etasje i bygningen, og brukes hovedsakelig til konverteringstilkobling av ledningsutstyr og terminalutstyr eller adaptere. Produktparring og parringskabler er kobberaksel Twisted Pair Cables og kobberakselhoppere.
6. Inter-matching forhold: bruk med kontakter i samme standardserie
7. Gjeldende standard: Generell spesifikasjon: YD/T 926.1-2009
Understandard: YD/T 926.3-2009
8. Tekniske parametere:
Elektriske egenskaper:
A. Frekvensområde: 1 ～ 250MHz
B. Arbeidsspenning: 125 V
C. Tangere spenning: DC1000V (AC750V) 1min uten sammenbrudd og buefenomen
D. Nær ende-krysningsdemping: ≥3db
E. Isolasjonsmotstand: startverdi ≥ 100mΩ
Etter konstant fuktig varmetest ≥100mΩ
Mekaniske egenskaper:
A. Innføringskraft og uttrekkskraft: Innsettingskraften er ikke mer enn 20N, og uttrekkskraften er ikke mindre enn 20n
B. Effekt av tilkoblingsinnretning: 50n 60 ± 5s
C. IDC -terminalen er klemt til 23 ~ 26awg Twisted Pair
Varighet:
A. Antall ganger pluggen og kontakten er satt inn: 750 ganger
B. Antall trådtermineringer: 250 ganger
9. Materiale og overflatebehandling:
A. Metallmateriale:
Bracket: kaldvalset stål sprayet med plast
Gullnål: Fosfor Bronze Gullbelagt
IDC Card Wire Terminal: Phosphor Bronze Nickel Plated
B. Ikke-metalliske materialer:
Plast: PC -polykarbonat, PBT
C. Tykkelse av gullbelagt lag: 3 ~ 50U gullbelagt
D. PCB -materiale: FR4
10. Miljøytelse: Temperatur: -25 ～ 70 ℃ Fuktighet: ≤85% (temperatur 85 ℃ ± 3 ℃)
Salt spray test:
A. PH -verdien av saltløsningen før forstøvning er mellom 6,5 og 7,2 (35 ± 2 ℃);
B. Saltløsningen fremstilles med natriumklorid (kjemisk rent, analytisk rent) og destillert eller avionisert vann.
Konsentrasjonen er (5 ± 0,1)% (masseprosent);
C. Kontinuerlig forstøvning blir tatt i bruk, og den anbefalte varigheten er 48 timer;
D. Ved forstøving er det nødvendig å forhindre at urenheter som olje og støv og temperaturen og fuktigheten til jetluften påvirker arbeidet.
forhold for plassen.

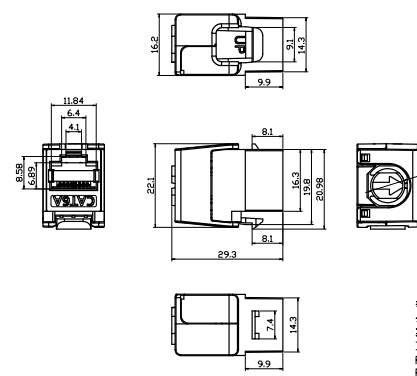

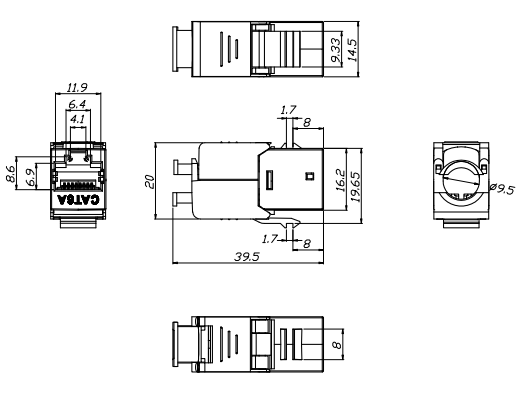

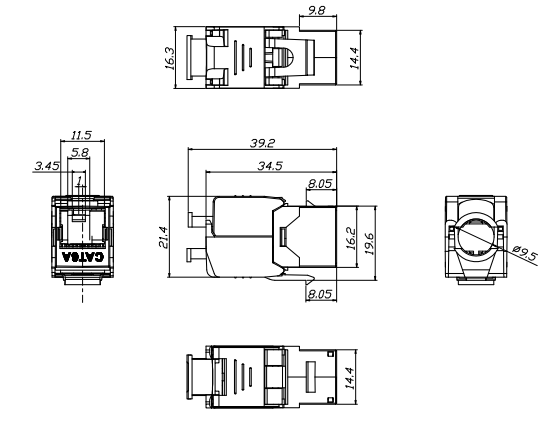

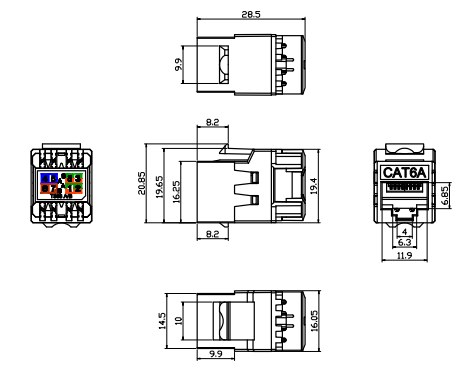

11. Oversikt tegning og maksimal størrelse tilpasset
12. Emballasje og lagring: Produktet legges inn i en spesiell blisterpose, og legges deretter inn i en pappeske, og produkttilbehøret plasseres samtidig, og en etikett som indikerer produktmodellen og mengden er festet i øvre venstre hjørne av fronten av kartongen, og legg den i kartongen. De pakket produktene skal lagres i et lager der omgivelsestemperaturen er -5 ℃ ~ 30 ℃, den relative fuktigheten er ikke mer enn 70%, og det er ingen syre, alkali og andre etsende gasser i den omkringliggende luften, og lagringsperioden er tre år.
Regelmessig pakkemengde: 10 bokser per boks, 1 per boks, 10 per boks.
13. Merk: Produktbruk Mark: Kundespesifisert emballasje.
Siden 2005

Yuyao Simante Network Communication Equipment Co., Ltd.

Yuyao Simante Network Communication Equipment Co., Ltd. er en profesjonell produsent av strukturerte kabelløsninger og fiberoptiske produkter, som integrerer design, utvikling, salg og service.

I nesten 20 år har vi strebet etter å best mulig møte kundenes behov, ved å trekke på vår erfaring og levere verdi helt fra starten av deres online-interaksjon. Takket være et modent forsknings- og utviklingssystem (FoU) er den jevne kvaliteten på Simante-produkter garantert fra designfasen. Vårt selskap har over 10 ingeniører og over 30 heltidsansatte tekniske spesialister, som kontinuerlig bidrar med sin ekspertise, forbedrer kvaliteten og legger til rette for produktinnovasjon.

17+ bransjeerfaring

Våre hovedprodukter inkluderer stikkontaktmoduler, patchpaneler, veggfrontplater, datastikkontakter og andre komponenter, som er mye brukt innen felt som strukturerte kablingssystemer (SCS), nettverkskommunikasjon, smarthus og automatiseringssystemer.

Produksjonsanlegget har 10 standard og spesialiserte produksjonslinjer, 10 sett med helautomatiske sprøytestøpemaskiner, 20 halvautomatiske sprøytestøpemaskiner og 8 enheter med diverse automatisk monteringsutstyr, noe som gjør det mulig å opprettholde en stabil årlig produksjon på mer enn 9 millioner enheter.

Simantes fokus på det høyteknologiske markedet driver selskapets høye kvalitetsstandarder. Vi kontrollerer ikke bare produksjonsprosessen strengt, men sørger også for at kundenes omfattende testkrav oppfylles gjennom et veletablert testsystem. Vi opprettholder stabile eksportvolumer til Europa, Australia, Afrika, Midtøsten og Sørøst-Asia, og aksepterer også OEM- og ODM-bestillinger.

Simante – skaper verdi sammen med deg!

Sertifikatvisning

Vi har en rekke nasjonale patenter, vi har også bestått ISO9001-sertifiseringen for kvalitetsstyringssystem, og alle produktene våre er i samsvar med standardene.

  • Emc
  • LVD
  • Tuv
  • ROHS
  • ISO
  • NÅ

Nyheter

Våre viktigste arrangementer og utstillingsinformasjon.

Hva er en patchkabel Veiledning for strukturert kabling Patch-kabler, Keystone-jacks og kabelhåndtering: Den komplette guiden Alt du ...
Hva er funksjonene til fiber? Kjernefunksjonene til kostholdet Fiber Kostfiber er avgjørende for å opprettholde regelmessig fordøyelse, kontrolle...
Hvordan bruker jeg Male Connector? Direkte svar: Hvordan bruke en hannkontakt på riktig måte Å bruke en hannkontakt, sett den helt inn i en matchen...
Hvordan bruke kabelbehandler? Hensikten med en Kabelbehogler A Cable Manager er et maskinvaretilbehør designet for å organisere, rute og sikre kabl...
Hvordan velge riktig frontplate?— En omfattende guide til installasjon og unngå fallgruver Den beste frontplaten: din nettverksinfrastruktur Når du velger en frontplate for nettverkskablingen din er svaret en...
Hva er nettverksdeksel og typer A nettverk frontplate er et veggmontert panel installert i hjem, kontorer og datasentre som gir et rent, sikkert g...
Hvordan velge den beste Cat7 Keystone-kontakten for nettverksoppsettet? Å velge det beste Katt7 keystone-jack kommer ned til tre kjernefaktorer: skjermingstype (STP vs. FTP), koblingsavslut...
Hvordan enkelt administrere kabler? I moderne hjemme- og kontormiljøer, rotete kabler påvirker ikke bare estetikken, men kan også utgjøre en sikkerhetsrisiko. Ved å br...
Hva er hastigheten til et Cat5e patchpanel? Hastigheten til en Cat5e patchpanel avhenger først og fremst av om den fullt ut støtter koblingsytelsen til Cat5e-standarde...
Hva er bruken av en frontplate? Kjerneformålet med en Frontplate er å gi et sikkert, tydelig og standardisert menneske-maskin-grensesnitt og strukturell be...
Hvordan velge riktig størrelse patchpanel? Velge riktig størrelse lappepaneler avhenger først og fremst av stativplass, krav til porttetthet og fremtidige utvidelsesplaner. ...
Hva er de viktigste bruksområdene for patch-ledninger? Hva er patch ledninger og hva er deres funksjon? Patch ledninger brukes hovedsakelig i ulike nettverkstilkoblingsscenarier ...

Utvider bransjekunnskap

Design og anvendelse av en Cat6a Keystone Jack er lik den for en Cat6 Keystone Jack, med noen viktige forskjeller for å imøtekomme de høyere ytelsesegenskapene til CAT6A -kabler. Her er en oversikt over design og anvendelse av Cat6a Keystone Jacks:
Design og kompatibilitet: CAT6A Keystone -knekt er spesielt designet for å støtte Cat6a Ethernet -kabler, som er i stand til å overføre data i høyere hastigheter og med bedre ytelse sammenlignet med CAT6 og lavere kategorikabler. De følger den samme Keystone-designen som andre Keystone-knekt, noe som gir enkel installasjon og kompatibilitet med keystone veggplater, lapppaneler eller overflatemonteringsbokser.
Ytelse og båndbredde: CAT6A Keystone Jacks er konstruert for å oppfylle de forbedrede ytelseskravene til CAT6A -kablingstandarder. De gir forbedret signalintegritet, redusert krysstale og bedre støyimmunitet sammenlignet med lavere kategoribakk. CAT6A-kabler og Keystone Jacks kan støtte 10-Gigabit Ethernet (10 GBase-T) over lengre avstander, noe som gjør dem egnet for applikasjoner med høy båndbredde.
Avslutningsprosess: I likhet med andre Keystone -knekt, bruker CAT6A Keystone -knekt en termineringsprosess som innebærer å slå ned ledningene fra CAT6A Ethernet -kabelen inn i Jacks kontakter eller terminaler. Avslutningsprosessen sikrer en sikker og konsistent forbindelse, men det er viktig å følge riktige ledningsordninger og bruke et nedslutt verktøy som er egnet for CAT6A-avslutninger.

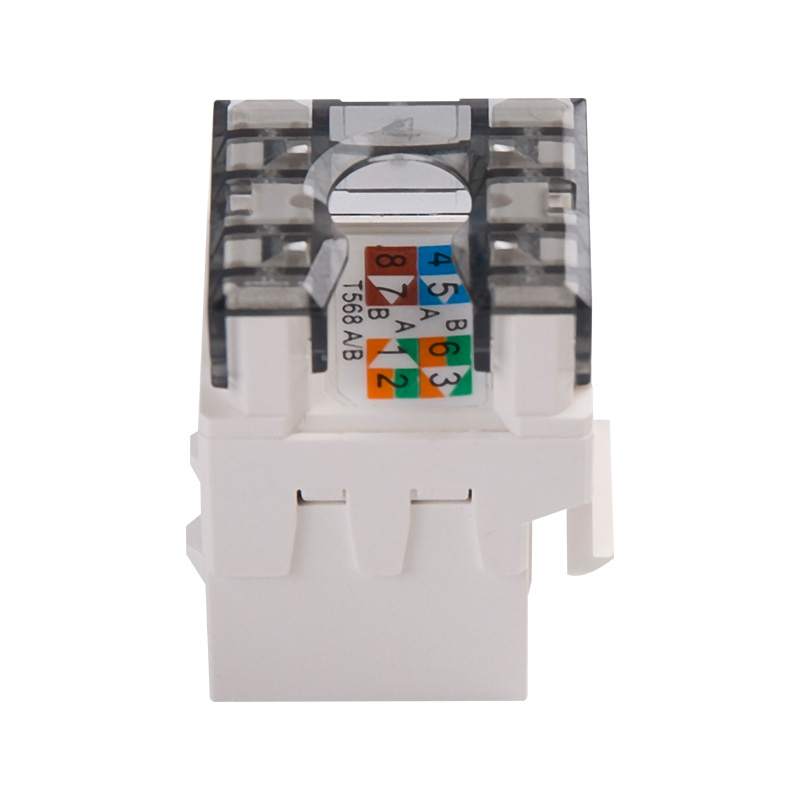

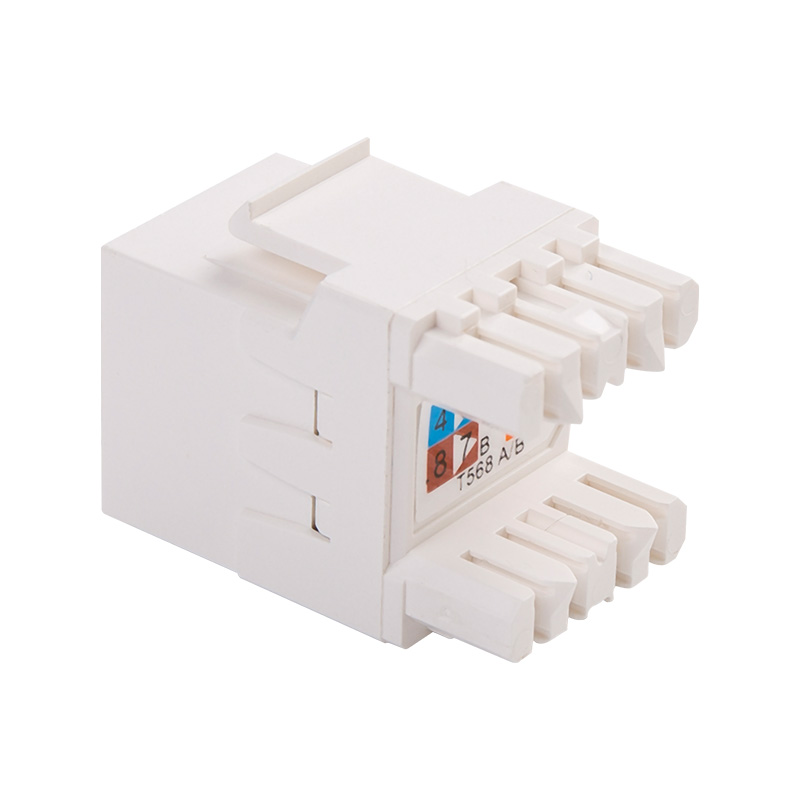

Kablingsordninger: CAT6A Keystone Jacks støtter både T568A og T568B ledningsordninger, som er bransjestandardkonfigurasjoner for Ethernet-tilkoblinger. Disse fargekodede ordningene gir konsistens og kompatibilitet med annet nettverksutstyr, og forenkler installasjon og feilsøking.

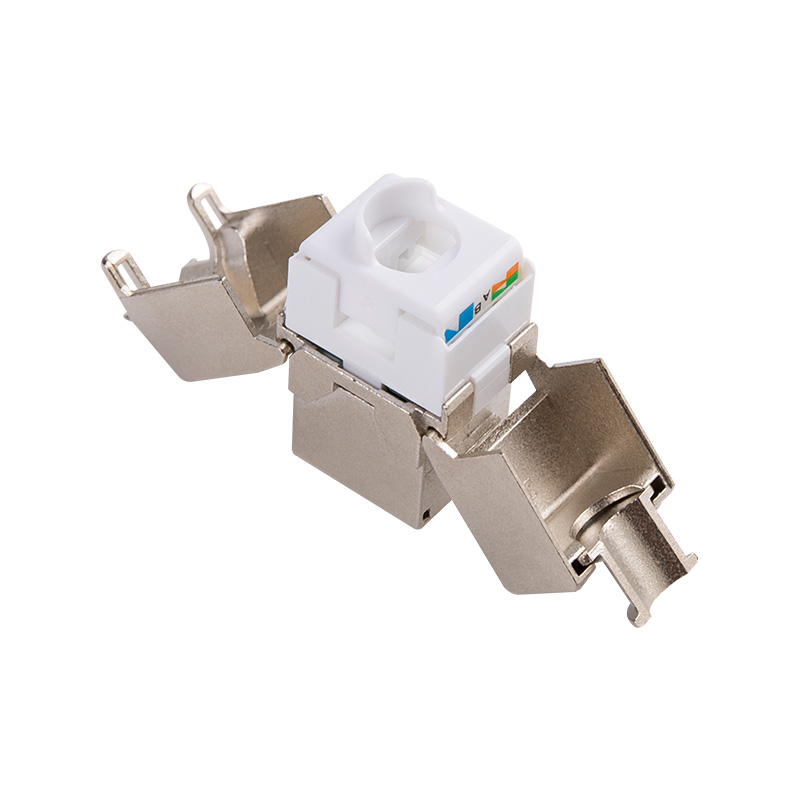

Skjerming: CAT6A Keystone -knekt har ofte forbedrede skjermingsalternativer for å minimere fremmede krysstale og elektromagnetisk interferens (EMI). De kan ha individuelt skjermet par eller et samlet skjold (F/UTP eller S/FTP), noe som hjelper til med å opprettholde signalintegritet og ytelse i miljøer med høy interferens.
Bakoverkompatibilitet: Cat6a Keystone -knekt er bakoverkompatible med kabler med lavere kategorier, inkludert CAT6, CAT5E og CAT5. Det er imidlertid viktig å merke seg at bruk av en CAT6A Keystone Jack med lavere kategorikabler vil begrense den samlede nettverksytelsen til mulighetene til den laveste kategorikomponenten som er i bruk.
Holdbarhet og konstruksjon: CAT6A Keystone-knekt er vanligvis konstruert med materialer av høy kvalitet for å sikre holdbarhet og langvarig ytelse. De kan ha robuste boliger, gullbelagte kontakter for bedre konduktivitet og korrosjonsmotstand og pålitelig IDC (isolasjonsforskyvningskontakt) terminaler for sikker trådsavslutning.
Sertifisering og etterlevelse: Se etter CAT6A Keystone -knekt som er i samsvar med bransjestandarder og sertifiseringer, for eksempel de som er satt av Telecommunications Industry Association/Electronic Industries Association (TIA/EIA) og UL (Underwriters Laboratories). Disse sertifiseringene sikrer kvalitet, ytelse og overholdelse av Keystone Jacks.
CAT6A Keystone-knekt brukes ofte i applikasjoner som krever høyere dataoverføringshastigheter og båndbredde, for eksempel datasentre, bedriftsnettverk og installasjoner med høy ytelse. De gir pålitelig tilkobling og støtter kravene til moderne nettverkskrav.
Når du velger en CAT6A Keystone Jack, bør du vurdere dine spesifikke behov, installasjonsmiljø og kompatibilitet med andre nettverkskomponenter for å sikre optimal ytelse og pålitelighet.
